意大利ATOS限压式变量叶片泵在现场实际应用时，当液压缸运动到极限点时， 电机有转不动的现象，为了防止烧毁电机，现场上采用了关泵保压，但由于ATOS电磁换向阀的阀体与阀芯间具有一定的间隙，密封效果不好；特别是当换向阀经过一段时间工作，磨损后泄漏量增大，液压缸常常很快地缩回。系统不得不间隔一段时间就重新起动ATOS液压泵。按照现场上的应用，系统中的液压泵根本没有起到限压式变量叶片泵应该起到的作用。

图片22a

图片22b

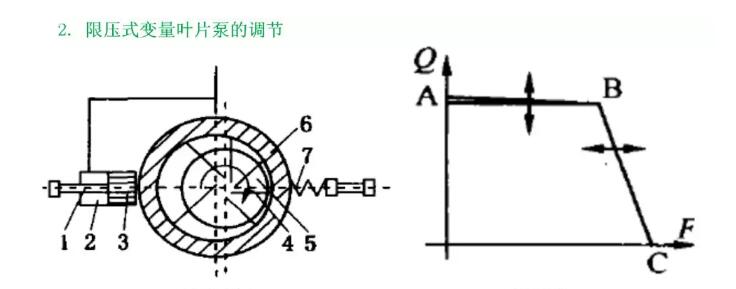

如图22a为限压式变量ATOS叶片泵的结构简图，图22b为压力流量特性调节曲线。图22a中1为限定流量的螺钉，2为液压反馈缸，3为柱塞，4为叶片，5为转子，6为定子，7为限压弹簧。
对于限压式变量ATOS叶片泵，通过对限流螺钉1和限压弹簧7的调整可以对系统的大流量和系统的拐点(B点)压力进行调整(相应地决定了系统的压力)，如图2-22b的双箭头指向情况。

1. 意大利ATOS限压式变量叶片泵现场调节
现场对限压式变量ATOS叶片泵的工作要求分别是：快进、夹紧(保压)、快退工作循环；快进、工进、快退工作循环；工进、夹紧(保压)工作循环。

不论哪种工作循环，系统的ATOS溢流阀都是按安全阀配置的，其调整压力稍稍高于系统的额定压力。
对于快进、夹紧、快退工作循环：快进和快退工作一般是在图22b的AB段上实现，夹紧后保压可以是在C点工作。调整时可以首先将限压弹簧调松，在没有负载或负载较小时调定限流螺钉，得到液压缸需要的快速运动速度，然后在液压执行元件达到极限工作位置时调整限压弹簧，确定系统需要的夹紧压力(根据夹紧力确定)。

意大利ATOS限压式变量叶片泵对于快进、工进、快退工作循环；快进和快退工作也是在AB段上实现，工进是在BC段的合适点实现，调整时也是首先将限压弹簧调松，在没有负载或负载较小时调定限流螺钉，得到液压缸需要的快速运动速度；在工进负载下，逐步调紧限压螺钉，液压缸开始运动，速度会逐渐加大，后使工作速度满足要求即可。

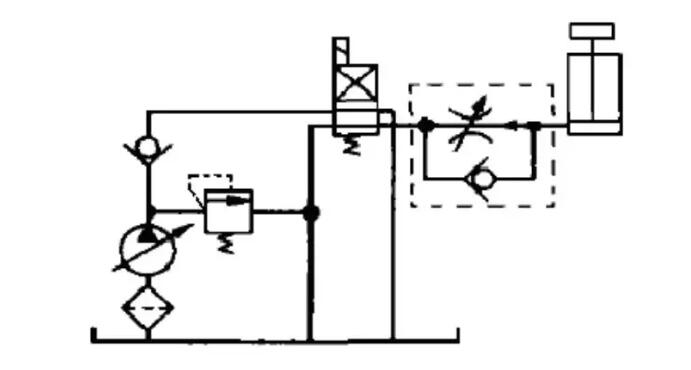

意大利ATOS限压式变量叶片泵对于工进、夹紧工作循环：要限流螺钉和限压弹簧配合调整，满足系统工进的流量压力工作点，首先调整限流螺钉。在液压缸空载情况下获得比工进要求速度大20％左右的速度，然后在工进负载的作用下调整限压弹簧，达到工进时的速度要求。ATOS现场出现调整问题的原因如图23所示。

图23

  限压式变量ATOS叶片泵能按负载大小自动调节流量，功率利用合理，可减少油液发热，故常用于执行元件有快慢速要求或有保压要求的场合。快速时负载小，压力低，流量大，泵处于特性曲线段。

意大利ATOS限压式变量叶片泵常用型号推荐

PFG-199 PFG-210 PFG-211/DRO PFG-214
PFG-218 PFG-221 POX-245 31 POX-349 40 阿托斯ATOS定量叶片泵
PFE-31016/1DT PFE-31016/1DU PFE-31022/1DT
PFE-31022/1DU PFE-31022/1DW PFE-31028/1DT
PFE-31028/1DU PFE-31028/1DV PFE-31036/1DT 阿托斯ATOS
PFE-31036/1DU 20 PFE-31036/1DV 20 PFE-31036/1DW
PFE-31044/1DT 20PFE-31044/1DU 20 PFE-31044/1DV 20
