德国BURKERT宝德电磁阀工作原理 德国BURKERT宝德电磁阀从原理上分为三大类：直动式、分步直动式、先导式。而从阀瓣 结构和材料上的不同与原理上的区别又分为六个分支小类：直动膜片结构、分 步直动膜片结构、先导膜片结构、直动活塞结构、分步直动活塞结构、先导活 塞结构一、 直动式电磁阀原理：通电时，电磁阀线圈产生电磁力把关闭件从阀座上提起，阀门打开； 断电时，电磁力消失，弹簧力把关闭件压在阀座上，阀门关闭。特点：在真空、 负压、零压时能正常工作，但通径一般不超过 25mm。

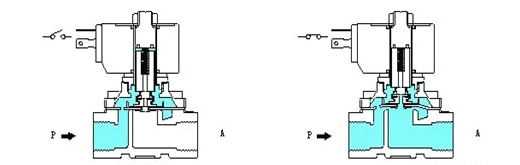

二、分步直动式电磁阀原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差 时，通电后，德国BURKERT电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。 当入口与出口达到启动压差时，通电后，电磁力先打开先导小阀，主阀下压 力上升，上腔压力下降，从而利用弹簧力或介质压力推动关闭件，向下移动， 使阀门关闭。特点：在零压或真空、高压时亦能可靠动作，但功率较大，要 求必须水平安装。
三、先导式电磁阀原理：通电时，德国BURKERT电磁力把先导孔打开，上腔室压力迅速下降，在关闭件 周围形成上低下高的压差，流体压力推动关闭件移动，阀门打开；断电时，弹 簧力把先导孔关闭，入口压力通过旁通孔迅速进入上腔室在关阀件周围形成下 低上高的压差，流体压力推动关闭件向下移动，关闭阀门。特点：流体压力范 围上限较高，可任意安装（需定制）但必须满足流体压差条件。
四．德国BURKERT二位五通电磁阀原理图解电-气转化组件将电讯号转化为气动讯号，电气讯号输入控制了气动输出。 常用的电-气转换组件是电磁阀 。德国BURKERT电磁阀既是电 器控制部分和气动执行部分的接口，也是和气源系统的接口。电磁阀接受命令 去释放，停止或改变压缩空气的流向，在电-气动控制中，德国BURKERT电磁阀可以实现的 功能有：气动执行组件动作的方向控制，ON/OFF 开关量控制，OR/NOT/AND 逻 辑控制。在电磁阀家族中，重要的是电磁控制换向阀。 电磁控制换向阀的工作原理在气动回路中，电磁控制换向阀的作用是控制气流通道的通、断或改变压缩空 气的流动方向。主要工作原理是利用电磁线圈产生的电磁力的作用，推动阀芯 切换，实现气流的换向。按电磁控制部分对换向阀推动方式的不同，可以分为 直动式电磁阀和先导式电磁阀。直动式电磁阀直接利用电磁力推动阀芯换向， 而先导式换向阀则利用电磁先导阀输出的先导气压推动阀芯换向。 德国BURKERT宝德电磁阀选型注意 1、电气选择：电压规格应尽量优先选用AC220V、DC24较为方便。
2、根据持续工作时间长短来选择：常闭、常开、或可持续通电
3、当德国BURKERT电磁阀需要长时间开启，并且持续的时间多于关闭的时间应选 用常开型；
4、要是开启的时间短或开和关的时间不多时，则选常闭型；
5、但是有些用于安全保护的工况，如炉、窑火焰监测，则不能选常开的，应选可长期通电型。
6、根据环境要求选择辅助功能：防爆、止回、手动、防水雾、水淋、潜水。 德国BURKERT宝德电磁阀安装注意 1、安装时应注意阀体上箭头应与介质流向一致。不可装在有直接滴水或溅水的地方。电磁阀应垂直向上安装；
2、BURKERT电磁阀应保证在电源电压为额定电压的15%-10%波动范围内正常工作；
3、电磁阀安装后，管道中不得有反向压差。并需通电数次，使之适温后方可正式投入使用；
4、BURKERT电磁阀安装前应*清洗管道。通入的介质应无杂质。阀前装过滤器；
5、当电磁阀发生故障或清洗时，为保证系统继续运行，应安装旁路装置。 德国BURKERT宝德电磁阀主要特点 1、外漏堵绝，内漏易控，使用安全
内外泄漏是危及安全的要素。其它自控阀通常将阀杆伸出，由电动、气动、液动执行机构控制阀芯的转动或移动。这都要解决长期动作阀杆动密封的外泄漏难题；唯有德国BURKERT宝德电磁阀是用电磁力作用于密封在电动调节阀隔磁套管内的铁芯完成，不存在动密封，所以外漏易堵绝。电动阀力矩控制不易，容易产生内漏，甚至拉断阀杆头部；电磁阀的结构型式容易控制内泄漏，直至降为零。所以，德国BURKERT宝德电磁阀使用特别安全，尤其适用于腐蚀性、有毒或高低温的介质。 2、系统简单，便接电脑，价格低廉
德国BURKERT宝德电磁阀本身结构简单，价格也低，比起调节阀等其它种类执行器易于安装维护。更显著的是所组成的自控系统简单得多，价格要低得多。由于德国BURKERT宝德电磁阀是开关信号控制，与工控计算机连接十分方便。在当今电脑普及，价格大幅下降的时代，电磁阀的优势就更加明显。 3、动作快递，功率微小，外形轻巧
电磁阀响应时间可以短至几个毫秒，即使是先导式德国BURKERT宝德电磁阀也可以控制在几十毫秒内。由于自成回路，比之其它自控阀反应更灵敏。设计得当的电磁阀线圈功率消耗很低，属节能产品；还可做到只需触发动作，自动保持阀位，平时一点也不耗电。电磁阀外形尺寸小，既节省空间，又轻巧美观。 德国BURKERT宝德电磁阀常用型号推荐： BURKERT 125693 BURKERT 134683 BURKERT 501595 BURKERT 144683 BURKERT 146669 BURKERT 147022 BURKERT 501095W G12 DC24V 10W BURKERT 126287G AC220V BURKERT 141212H AC220V BURKERT 126025 BURKERT 017467J 0470-C-04 BURKERT 134601 BURKERT 418950 BURKERT 501215 BURKERT 642292 BURKERT 502539 BURKERT 64987 我们在价格及周期上均有较大的优势，衷心希望能有机会与贵公司合作。您的要求和询价会得到我们及时的回复，您的采购效率也将因此而提高，我们坚信双方的合作将充分发挥我们的资源优势，达到一个双赢的效果。 |
