HAWE哈威液压泵V30D系列 V30Z型 R型三大系列优势有哪些
流量80 l/min 压力至700bar 视各规格而定。 1，HAWE液压泵概述 液压泵是根据容积原理将机械能转化为液压能的装置（DINISO1219）。本样本所介绍的泵为定量泵。 （1）HAWE液压泵应用介绍 液压泵主要为液压系统的执行元件提供压力油液。大功率为30KW，视各规格而定。
（2）HAWE液压泵结构 径向柱塞泵的缸体呈星形排列，它采用阀式配流。缸体可配制成单排，双排或多排并同位于主轴上的偏心轴驱动（柱塞压油行程），复位依靠弹簧实现（柱塞吸油行程）。各个柱塞的输出油量汇集于压力油集板并由共同的压力输出口输出。 泵的壳体是缸体和轴承的支承体，该泵做了严格的静动态平衡试验，因而运转极为稳定。除单缸泵与双缸泵外，每排均为单缸数，所以输出脉动从三缸起均可大为降低。

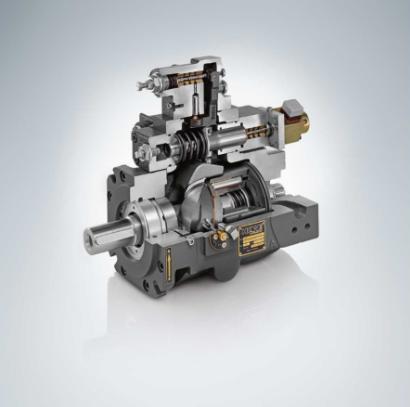

HAWE变量轴向柱塞泵V30D系列 压力Pmax=420bar(6000psi)
排量Vmax=251ccm/rev 1,HAWE变量轴向柱塞泵概述 HAWE变量泵是以斜盘原理进行工作的,其9个柱塞在一个旋转缸体中工作,它每转完成一个吸油行程和一个压油行程,其柱塞的轴向运动是由一个可调斜盘来控制,该设定角度与所需要的排量/流量成比例以变化,设定角度可由调节螺钉机械地限制。斜盘的位置可由一个直观的机HAWE械指示器来控制。V30D系列变量轴向柱塞采用了当今降低液压元件噪声的技术与经验,以及严格的选料,加工技术与严密的公差配合,为此该泵的噪声极低。 模块化设计的变量机构和可组装辅助泵或串V30D系列泵的通轴形成能为用户提供更为广泛的应用领域. HAWE哈威V30D系列泵已被广泛衣应用于工业液压和行走机械等行业 HAWE哈威变量泵杰出的设计特点;
.功率重量之比
.由于设定单元的质量惯性矩小,故响应时间非常快
.斜盘的特殊轴承有助于降低噪声
.在青铜盘上运行液压平衡的钢质滑靴的新设计廷长了易损件的寿命
.由钢材制成的配油盘与其精心设计的阻尼槽不仅提高了耐磨性,而且降低了噪音
.高质量重型轴承可延长该泵的使用寿命
重要的优点;
.低噪声,因而没有必要再采取降低噪声的措施
,控制组件为模块化设计,故无需拆卸基泵即可安装
. 通轴可以进行多联泵组合和组装其它辅助泵
.斜盘刻度指示器能直观显示排量,并且还能提供控制系统中的反馈信息 HAWE哈威V30Z型轴向变量柱塞泵
双联泵,用于开式系统 工作压力pmax=420bar
排量vmax=2x115cm3/u
1,概述 作为按样本D7960的变量轴向HAWE柱塞泵V30D供货范围的补充,V30Z泵为配共用吸油管的双联泵,除了V30D人所共知的优势外,与纵列泵上比,本双联泵具有较小的安装尺寸.V30D具有人们熟知的许多控制方式,使这种形式的双联泵获得众多领域的应用. 突出的结构特征; .小的功率重量比 .通过减轻变量机构重量,HAWE获得很短的调节时间 .特殊的斜盘轴承,显著降低了噪音 .全钢质柱塞套置于摇摆滑动圆盘的新型卸压支承结构,提高了典型磨损件的寿命. .抗磨钢制造的控制盘结构设计,可降低HAWE柱塞腔内升压与减压产生的噪音 .大裕度的轴承规格,确保其长寿命
重要的优点; .低的声压电平,因而在很多情况不必采取降噪的辅助措施 .控制组件采用模块化结构,在装配与拆卸,以及改装控制部件时,不用拆开泵本体 .机械式转角指示,是重要的功能控制辅助机构 .通轴式驱动轴,便于组装各种符合ASE-A法兰标准的辅助泵 HAWE哈威V60N型轴向变量柱塞泵
载重车辆及其它用途
开式回路 公称压力=350bar
大压力pmax=400bar
几何排量vmax=90ccm/rev 1,概述 这种变量泵结构坚固,直接以标准SAE法兰安装在载重车辆的辅助驱动装置上 它的极限功率参数为排量90CM3/转,峰值压力400bar,通适用于多种用途,泵还具有自吸转速高,噪声低等特点.
此HAWE变量泵如和PSV型比例多路换向阀一起使用,能取得的效果
为了改变泵的转向所需的装配工作非常简单,可在使用现场进行.这使此泵能适用于现有的各种装置. HAWE哈威液压泵常用型号推荐： PSV61/220/-5-52L120/63/EA-52L120/63/EA-52L120/63/EA-EA-G24
SCP047-RN-DL4-L35-SOS-000（老型号K60N-047RDN）
SCP056-RN-DL4-L35-SOS-000（老型号K60N-056RDN）
SCP064-RN-DL4-L35-SOS-000(老型号K60N-064RDN)
SCP108-RN-DL4-L35-SOS-000（老型号K60N-108RDN） 以上就是小编为大家介绍的HAWE-哈威柱塞泵的三个系列的优势以及介绍，希望在大家选择型号时能够有帮助。有不同意见也可留言讨论。 |
