HAWE哈威单向阀工作原理介绍

   单向阀是指依靠介质本身流动而自动开、闭阀瓣，用来防止介质倒流的阀门，又称逆止阀、单向阀、逆流阀、和背压阀。单向阀属于一种自动阀门，其主要作用是防止介质倒流、防止泵及驱动电动机反转，以及容器介质的泄放。单向阀还可用于给其中的压力可能升至超过系统压的辅助系统提供补给的管路上。单向阀主要可分为旋启式单向阀（依重心旋转）与升降式单向阀（沿轴线移动）。

    单向阀的作用是只允许介质向一个方向流动，而且阻止反方向流动。通常这种阀门是自动工作的，在一个方向流动的流体压力作用下，阀瓣打开；流体反方向流动时，由流体压力和阀瓣的自重合阀瓣作用于阀座，从而切断流动。

    HAWE哈威单向阀工作原理

    HAWE单向阀的作用是控制油液向一个方向流动，反向则截止，故又称止回阀。液压系统对单向阀的主要性能要求是：正向流动阻力损失小，反向密封性能好，动作灵敏。

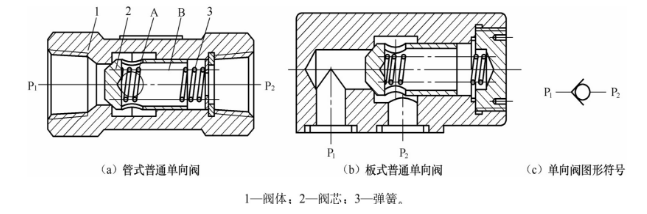

    图4-13（a）所示为一种管式普通HAWE单向阀的结构。压力油从阀体1的进油口P1流入并作用在锥阀上，克服弹簧3的作用力后，顶开阀芯2，经阀芯2上的径向孔A、轴向孔B从阀体右端的出油口P2流出；但是压力油从阀体右端的油口P2流入时，液压力和弹簧力一起使阀芯2压紧在阀座上，油液不能通过。其职能符号如图4-13（c）所示。板式连接单向阀的工作原理与管式单向阀相同，只是将进、出油口开在底平面上，用螺钉把阀体固定在连接板上，如图4-13（b）所示。

图4-13HAWE单向阀工作原理图

    HAWE单向阀中的弹簧主要用来克服阀芯的摩擦阻力和惯性力。为了使单向阀工作灵敏可靠，普通单向阀的弹簧刚度较小，以免油液流动时产生较大的压力降。一般单向阀的开启压力范围为0.035～0.05MPa，通过额定流量时的压力损失不应超过0.1～0.3MPa。若将单向阀中的弹簧换成较大刚度的，则阀的开启压力增至0.2～0.6MPa，HAWE可将其置于回油路中作背压阀使用。

共同点是在一个简单制成的螺纹孔中,旋入阀件.其进出油口之间的密封,是通过在HAWE阀组件
前端的密封边,与安装螺纹底孔阶梯台肩之间的精密接触而实现,阶梯如肩就是普钢件钻孔时形成
的118.底孔斜面.用于装入密封件的底孔,和滑动斜面没有必要进行铰加工

旋入式阀的外部密封和锁紧,用带螺纹密封件和O型圈的密封螺母达到.


   HAWE单向阀的常见故障及处理方法：

 a.介质倒流
    介质倒流的原因：1.密封面破坏；2.夹入杂质。
    处理办法：修复密封面和清洗杂质，就能防止倒流。


b.阀瓣打碎
    引起阀瓣打碎的原因：HAWE单向阀前后介质压力处于接近平衡而又互相“拉锯”的状态，阀瓣经常与阀座拍打，某些脆性材料（如铸铁、黄铜等）做成的阀瓣就被打碎。
    预防的办法:采用阀瓣为韧性材料的单向阀。


流量Qmax=120I/min

工作压力pmax=700bar

1，概述

HAWE这类单向阀，单个地拧入有底孔台肩的螺孔内，由钻头加工的118。顶角的阀孔台肩处，采用O型圈密封。

此插装阀体由两个元件组成，元件间或以凸像（RK）型或以预压紧方式联结。它们之间有一个由弹簧预紧力定位的半球阀芯，它由轧制不锈钢制成，并淬硬和抛光；同样，其阀座也经过淬硬和研磨。

B1-1 B2-2 B3-2 20

B1-3 B2-3 B3-3 30

B1-4 B2-4 B3-4 45

B1-5 B2-5 B3-5 75

B1-6 B2-6 B3-6 120

B1-7 B2-7 B3-7 160
