HAWE 哈威液压平衡阀工作原理和应用

平衡阀结构和工作原理

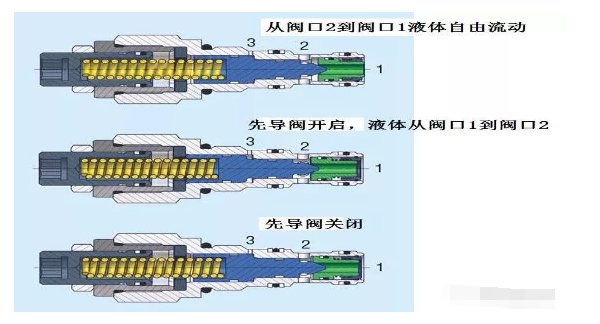

液压平衡阀允许油液从阀口2到阀口1自由流通，我们可以从下图上面的结构图中看出，当阀口2油液压力比阀口1压力大时，绿色部分的阀芯在液压力的驱动下向阀口1移动，单向阀打开，油液可以自由从2流至阀口1.

HAWE 哈威平衡阀阀口1至阀口2的液流是被截止的，直到先导口的压力达到一定值把蓝色的阀芯向左移动，使阀口开启，油液才可以从阀口1向阀口2流动。

先导压力不足以开启蓝色阀芯时，阀口关闭。阀口1至阀口2液流被截止。

HAWE 哈威平衡阀的作用

负载保持：平衡阀可以阻止液压缸不希望出现的下移运动，平衡阀允许操作者以一定的速度提升重物并保持在某一位置。

负载控制：HAWE 哈威平衡阀可以防止由于执行元件负载的能量，而引发先于液压泵的动作而产生的动作，从而消除了执行元件的气穴现象和负载失控现象。

安全负载：当液压油路中的管路爆裂或严重泄漏时，安装在执行元件上的平衡阀可以阻止移动载荷的失控发生。

平衡阀应用和先导比的选择原则
HAWE 哈威平衡阀的溢流设定值一般为1.3倍的工作压力，但是开启先导阀的要求压力取决于先导比，先导压力可以根据如下公式进行计算：

先导压力=（溢流压力设定值-负载压力）/先导比

为了优化载荷控制和能量利用，可以参照如下方法选择先导比；

2.5:1 当载荷极不稳定时选用，例如长臂吊车。

5:1 应用于载荷变化并对机械结构产生不稳定的影响时。

10:1 应用于载荷相对稳定的的应用场合。

1:单向功能，HAWE 哈威液压系统的方向比如1-2的，它允许液流以很低的压力通过，进入液压执行器（油缸或液压马达）以举升。然后锁住回路，保持负载位置不变。

2：HAWE 哈威液控节流功能：2-1，通过控制压力口比如3的压力口的压力来控制节流的开启量，从而使负载按要求的速度平稳的下降。一般都把控制压力口3与液压缸或者马达，（上升方向）进油口相连，利用压力的变化控制节流阀的开启量，从而控制下降速度。

3：溢流功能：在端口3无控制压力，单负载压力口1的压力，由于外力或者膨胀，超过设定压力时，HAWE 哈威溢流功能开启1-2以免液压执行器超压损坏。

HAWE 哈威平衡阀常用产品推荐：

HAWE哈威LHK平衡阀HAWE/哈威平衡阀，HAWE/哈威减压阀，HAWE/哈威溢流阀，HAWE/哈威单向阀，HAWE/哈威多路阀，HAWE/哈威换向阀，HAWE/哈威球阀，HAWE/哈威压力阀，HAWE/哈威比例阀，HAWE/哈威调速阀，HAWE/哈威液压阀，HAWE/哈威液控单向阀，HAWE/哈威压力继电器，哈威蓄能器，HAWE/哈威柱塞泵，HAWE/哈威齿轮泵，HAWE/哈威泵站

以上就是巴菲特小编给大家的简单介绍，如果您想了解更多内容欢迎留言讨论。
