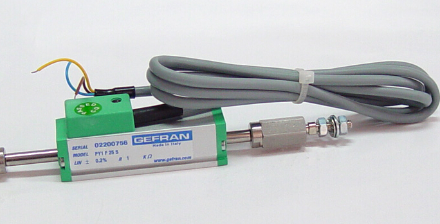

GEFRAN电子尺的功能和原理

  GEFRAN电子尺的功能是把一个机械位移转换成电气信号，并且该信号能够与机械运动成正比。电刷装配连接到机械激励器，继而使塑料阻轨产生一个电压分配器。电位计的阻轨 (1,3 )连接到稳定的输入直流电压(允许小电流)。当在电刷和修正阻轨之间测量时，信号电压是电压分配器的主要部分，并且与阻轨上的电刷位置成正比。电位计作为一个电压分配器，可以不必着重于阻轨上的总电阻的准确度，因为温度波动只对电阻产生作用，不会影响到测量结果。

  导电塑料电位计(电压分配器，GEFRAN电子尺)在五十年代后期面世，并被广泛应用于汽车、注塑机、木料加工机和现代不同的行业。 传感器价格相对便宜，低温度变化，低扭矩操作和高速应用是导电塑料技术的*特征

 GEFRAN电子尺在使用中的注意事项

GEFRAN电子尺实际上就是一个滑动变阻器，是作为分压器使用，以相对电压来显示所测量位置的实际位置。因此，就对这个装置（电子尺）提出了几点要求：

1、供电电压要稳定，工业电源要求±0.1%的稳定性，比如基准电压10V，允许有±0.01V的波动，否则，会导致显示的较大波动。如果这时的显示波动幅度不超过波动电压的波动幅度，GEFRAN电子尺就属于正常。

2、供电电源要有足够的容量，如果电源容量太小，容易发生如下情况：合模运动会导致射胶电子尺显示跳动，或熔胶运动会导致合模电子尺的显示波动。特别是电磁阀驱动电源于GEFRAN电子尺供电电源在一起时容易出现上述情况，严重时可以用万用表的电压档测量到电压的波动。如果在排除了静电干扰、高频干扰、对中性不好的情况下仍不能解决问题，也可以怀疑是电源的功率偏小。

3、不能有外界的干扰，包括静电干扰和高频干扰。因此，设备的强电线路与GEFRAN电子尺的信号线应分开线槽。电子尺应使用强制接地支架，且使GEFRAN电子尺外壳（可测量端盖螺丝与支架之间的电阻，应小于1Ω电阻）良好接地，信号线应使用屏蔽线，且在电箱的一端应予将屏蔽线接地或接直流电源负极。静电干扰时，一般万用表的电压测量非常正常，但就是显示数字跳动；高频干扰时其现象也一样。验证是不是静电干扰，用一段电源线将GEFRAN电子尺的封盖螺丝与机器上某一点金属短接即可，只要一短接，静电干扰立即消除。但高频干扰就难以用上述办法消除，而且机器手、变频节电器多出现高频干扰，可以用停止机器手或变频节电器的办法验证。

4、不能接错 GEFRAN电子尺的三条线，1#、3#线是电源线，2#是输出线除1#、3#线电源线可以调换外，2#线只能是输出线。上述线一旦接错，将出现线性误差大，控制精度差，容易显示跳动等现象。如果出现控制非常困难，就应该怀疑是接错线。

5、安装对中性要好，角度容许±12°误差，平行度偏差容许±0.5mm，是指某一误差，如果角度误差和平行度误差都偏大，就会导致显示数字跳动。在这种情况下，一般可以用万用表的电压档测出电压的波动。一定要作角度和平行度的调整。请特别注意：在现场将 GEFRAN电子尺的铝合金支架更换成不锈钢支架后，同时应将拉杆牵引安装位升高2 mm。否则，接地问题解决了，又形成了不对中的问题，必须同时解决。

6、对于使用时间很久的 GEFRAN电子尺，由于前期产品无密封，可能有很多杂质，并有油、水混合物，影响电刷的接触电阻，导致显示数字跳动，可以认为是电子尺本身的早期损坏。

7、 GEFRAN电子尺显示故障的处理简单。设备上只要一只数字式万用表，一段电线即可，只要综合分析，判断问题和解决问题不是困难。
