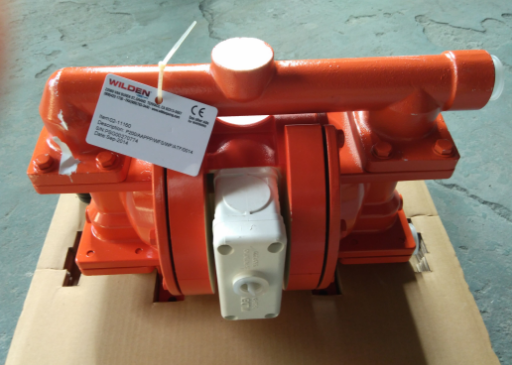

美国wilden威尔顿气动隔膜泵工作原理介绍：

威尔顿气动隔膜泵又称控制泵，是执行器的主要类型，通过接受调制单元输出的控制信号。威尔顿气动隔膜泵借助动力操作去改变流体流量。威尔顿气动隔膜泵共有四种材质：塑料、铝合金、铸铁、不锈钢。威尔顿气动隔膜泵根据不同液体介质分别采用橡胶、氯丁橡胶、氟橡胶、聚偏氟乙烯、聚四六乙烯。以满足需要。安置在各种特殊场合，用来抽送各种常规泵不能抽吸的介质。

wilden威尔顿气动隔膜泵工作原理

wilden威尔顿气动隔膜泵是容积泵中较为特殊的一种形式。它是依靠一个隔膜片的来回鼓动改变工作室容积从而吸入和排出液体的。
气动wilden威尔顿气动隔膜泵主要由传动部分和隔膜缸头两大部分组成。传动部分是带动隔膜片来回鼓动的驱动机构，它的传动形式有机械传动、液压传动和气压传动等，其中应用较为广泛的是液压传动。威尔顿气动隔膜泵的工作部分主要由曲柄连杆机构、柱塞、液缸、隔膜、泵体、吸入阀和排出阀等组成，其中，由曲轴连杆，柱塞和液缸构成的驱动机构与往复柱塞泵十分相似。
wilden威尔顿气动隔膜泵工作时，曲柄连杆机构在电动机的驱动下，带动柱塞作往复运动，柱塞的运动通过液缸内的工作液体(一般为油)而传到隔膜，使隔膜来回鼓动。
气动威尔顿气动隔膜泵缸头部分主要由一隔膜片将被输送的液体和工作液体分开，当隔膜片向传动机构一边运动，泵缸内工作时为负压而吸入液体，当隔膜片向另一边运动时，则排出液体。被输送的液体在泵缸内被膜片与工作液体隔开，只与泵缸、吸入阀、排出阀及膜片的泵内一侧接触，而不接触柱塞以及密封装置，这就使wilden柱塞等重要零件*在油介质中工作，处于良好的工作状态。
wilden隔膜片要有良好的柔韧性，还要有较好的耐腐蚀性能，通常用聚四氟乙烯、橡胶等材质制成。隔膜片两侧带有网孔的锅底状零件是为了防止膜片局部产生过大的变形而设置的，一般称为膜片限制器。气动威尔顿气动隔膜泵的密封性能较好，能够较为容易地达到无泄漏运行，可用于输送酸、碱、盐等腐蚀性液体及高粘度液体。

在泵的两个对称工作腔中中各装有一块隔膜，由中心联杆将其连结成一体。压缩空气从泵的进气口进入配气阀，通过配气机构将压缩空气引入其中一腔，推动腔内隔膜运动，而另一腔中气体排出。一旦到达行程终点，配气机构自动将压缩空气引入另一工作腔，wilden推动隔膜朝相反方向运动，从而使两个隔膜连续同步地往复运动。 在图示中压缩空气由进入配气阀，使膜片向右运动，则室的吸力使介质由入口流入，推动球阀进入室，球阀则因吸入而闭锁；室中的介质则被挤压，推开球阀由出口流出，同时使球阀闭锁，防流，就这样循环往复使介质不断从入口处吸入，出口处排出。

wilden威尔顿塑料泵输送介质
1、 用泵为油轮，驳船清仓吸取仓内污水。
2、 啤酒花及发酵粉稀浆、糖浆、糖蜜。
3、泵吸矿井、坑道、隧道、选矿、矿渣中的积水。
4、泵吸水泥灌浆及灰浆，各种橡胶浆。
5、各种磨料、腐蚀剂、石油及泥浆、清洗油垢及一般容器。
6、各种剧毒、易燃、易挥发液体。
7、各种强酸、强碱、强腐蚀液体。
8、 各种高温液体zui高可耐150度。
9、 作为各种固液分离设备的前级送压装置。
10、 泵吸花生酱、泡菜、土豆泥、小红肠、果酱苹果浆、巧克力等。
11、 泵吸油漆、树胶、颜料。
12、 粘合剂和胶水、全部种类可用泵吸取。
13、 各种瓦、瓷、砖器及陶器釉浆。
14、 油井钻好后，用泵吸沉积物及灌浆。
15、 泵吸各种乳化剂和填料。
16、 泵吸各种污水。
