苏州E+H罐旁指示仪NRF590
德国E+H罐旁指示仪NRF590是一款用于储罐测量传感器集成和监控的仪表。可以集成Micropilot系列雷达物位计和Proservo伺服液位计,也可以与其他HART兼容仪表集成,可以集成到总量控制系统中。E+H罐旁指示仪NRF590具有以下功能:为所连接的仪表提供本安电源;调试所连接的仪表;显示测量值;精确计算所监控储罐的存量。
苏州E+H罐旁指示仪NRF590详细介绍

德国E+H生产的罐旁指示仪NRF590是一款用于储罐测量传感器集成和监控的仪表。可以集成Micropilot系列雷达物位计和Proservo伺服液位计,也可以与其他HART兼容仪表集成,可以集成到总量控制系统中。E+H罐旁指示仪NRF590具有以下功能:为所连接的仪表提供本安电源;调试所连接的仪表;显示测量值;精确计算所监控储罐的存量。

E+H罐旁指示仪NRF590的优点:为Micropilot 和Levelflex系列雷达物位计提供本安电源并进行通信;通过本安两线电缆zui多可连 6台HART仪表,包括平均温度计Prothermo及用于HTMS密度测量的Cerabar/Deltabar系列压力变送器;带背光的图形LCD显示,通过三个光敏键操作(触摸式控制);友好的菜单式操作界面 (多语言);可与储罐库存系统Tankvision连接;与PLC, DCS 和 SCADA系统通信;支持多种工业用标准数字通信协议:
- Sakura V1
- EIA-485 Modbus
- Whessoematic WM550
- BPM (与Enraf系统兼

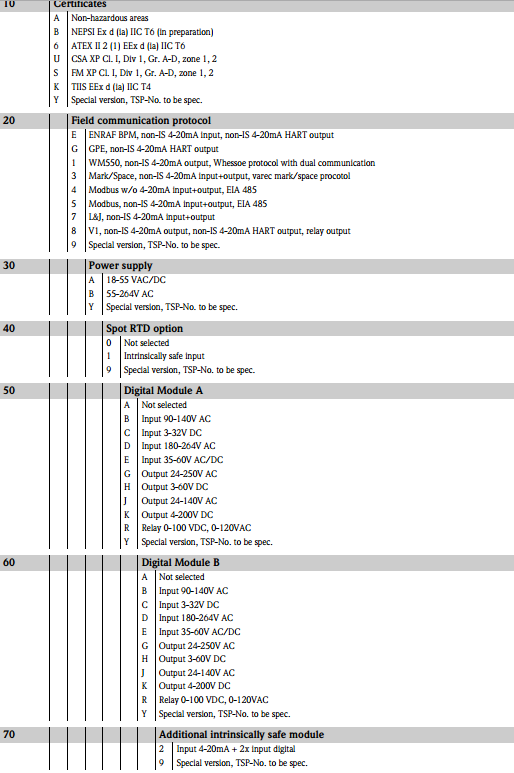

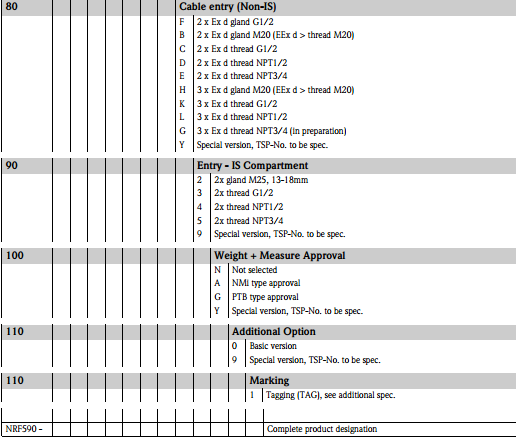

E+H生产的罐旁指示仪NRF590的选型资料



E+H罐旁指示仪,E+H中国区总经销E+H罐旁指示仪NRF590的调试步骤如下:

1.自动检查连接仪表的HART地址2)
连接HART仪表后,如果所有HART地址均为*且不为“0”,罐旁指示仪将进行检查。非此情形,显示报警信息。
同时,连接仪表的实际HART可以在“HARTinstruments/HART仪表”(8---)功能组中确认。
2.确定E+H罐旁指示仪的显示值
在“Display/显示”(2---)功能组中,确定显示信息以及格式(例如:语言、时间、滚动速度)。
a.主测量值
主要值连续显示在主要显示屏的上部。
b.辅助测量值
zui多可以显示四个辅助值,在主要显示屏的底行循环显示。
3.选择显示单位
可以在“unitspreset/预设置单位”(2031)功能组中选择下列预设置单位:

4.设置连接的HART仪表
将所有HART仪表连接至NRF590的HARTMultidrop回路后,通过罐旁指示仪NRF590的显示单元可以设置所有仪表。
在“HARTinstruments/HART仪表”(8---)功能组中,显示所有连接仪表,并在括号内显示其相应的HART地址(例如:e.g.FMR53x[01])。
a.E+H罐旁指示仪NRF590仪表
罐旁指示仪能识别Endress+Hauser的仪表,可以显示出其识别的仪表代码,例如:“FMR53x”表示MicropilotS、“NMS”表示Proservo、“NMTxxx”表示Prothermo等。连接多台指定类型的仪表时,每台仪表将在罐旁指示仪的各自的功能组中标识。
b.非罐旁指示仪
对于罐旁指示仪不能识别的产品将标识为“genericHARTinstrument/通用
HART仪表”。支持通用HART命令和变量(例如:通信地址、位号、信息、
主要变量、第二变量等)。
5.将仪表连接至储罐的功能
a.液位和温度功能
在“BasicConfiguration/基本设置”(32--)功能组中,通过选择合适的参照将连接的HART仪表链接至储罐功能。例如:MicropilotSFMR53x液位计作为选项在“levelreference/参考液位”(3201)功能组中显示,通过检测,仪表的液位将作为罐旁指示仪的PV值。以相同的方式,通过检查选择列表中的产品代号可以将连接的ProthermoNMT53x平均温度变送器选择为“temperaturereference/温度参考”(3202)。
b.其他典型的储罐检测功能
对于其他罐表,可以在“ExtendedConfiguration/扩展设置”(33--)或“PressureSetup/压力设置”(34--)功能组中查找合适的链接
c.通用功能
标准功能组中未提供的仪表(例如:pH电极)功能可以连接至“General Purpose/通用目的”(35--)功能组中。在此,可以设置功能名称,用于罐旁指示仪的显示

6.设置储罐计算和储罐校正
在需要执行典型储罐计算(静压液位测量或混合罐测量)或储罐校正(“hydrostatic tankshellcompensation/静压罐补偿”或“correctionofthethermalexpansion/热膨胀
校正”)时,可以在“Calculations/计算”(36--)功能组中间简便地设置。在计算功能中设置其他液位校正时,校正值通过现场通信自动发送至“主站”系统。详细信息请参考BA00257F-“仪表功能描述”。
7.设置报警功能
a.报警类型和限定值
可以设置所有输入变量、报警限定值。在“Alarm/报警”(5---)功能组中,可以选择报警类型(液位、温度、变量)和报警响应方式。
b.报警响应
为了确保数值返回正常状态时报警消失,需要选择“enabled/激活”选项。等待识别报警时,应选择“latching/锁定”选项。在两种情形下,报警限定值必须按照下列步骤设置。可以定义一个或所有值。
c.扩展报警设置
在扩展报警设置中可以更改其他缺省值(例如:阻尼时间系数、迟滞性等)。
8.设置数字量输入和输出
在“DiscreteI/O/数字量I/O”(6---)功能组中,可以设置本安型(IS)输入和输出,
以及隔爆型(非本安)输入和输出。
9.设置现场通信协议
下面列举的各种通信协议,需要设置些参数。在某些场合中需要更改缺省值,参数的详细说明请参考“仪表功能描述”(BA00257F)和对应通信方式的KA文档。



E+H罐旁指示仪NRF590是一个监控单元,与Endress+Hauser生产的MicropilotM和MicropilotS系列雷达,以及其他HART兼容仪表配套使用。NRF590安装在罐旁,不仅能显示各测量数据,还能够在安装在罐上仪表进行配置并提供本安供电,支持多种工业标准数字仪表通讯协议,可以集成在开放式罐区存量管理系统中。
