迪普马CHM7系列先导式单向阀
迪普马CHM7系列先导式单向阀的主要作用:阻止油液一个方向的流动;如果先导压力将阀打开,允许油液在上述方向流动;允许油液另一个方向自由流动。Duplomatic液控单向阀CHM7的Z高工作压力 350 bar和Z大流量300 l/min.
迪普马CHM7系列先导式单向阀详细介绍

    迪普马CHM7系列先导式单向阀是一种叠加式液控单向阀(弹簧关闭和锥阀芯密封)。其安装面尺寸符合ISO 4401(CETOP RP 121H)标准。— CHM7型阀通常安装于DSP7型电磁换向阀下(见目录41 420),也能与其它符合ISO 4401-07(CETOP 07)标准的阀组合成叠加阀组。

    迪普马CHM7系列先导式单向阀的液压油:使用符合ISO 6743-4标准的矿物液压油HL或者HM时,使用NBR密封。对于HFDR油液(磷酸酯),使用FPM密封(代号V)。 若使用其他油液,例如HFA、HFB、HFC等,请咨询我们的技术部门。当工作油温高于80 °C时,将会导致液压油和密封过快老化与变质。请注意保持液压油稳定的物理和化学性能。

的结构及液压符号:
— 结构 “SA" -"SB":用于对执行机构位置的单向锁紧
— 结构 “D": 用于对执行机构位置的双向锁紧
阀的开启过程是渐进的,主阀芯的预打开允许设备减压。


技术参数 (在油温 50°C,油液粘度 36 cSt条件下测得)
zui大工作压力                   bar            350
zui大流量                       l/min          300
密封腔与先导口的压力比                        13:1
开启压力                       bar             2
环境温度范围                   °C          -20 / +50
油液温度范围                   °C          -20 / +80
油液粘度范围                   cSt          10 ÷ 400
油液允许的zui高污染等级                   根据 ISO 4406:1999
等级                                         20/18/15
推荐油液粘度                   cSt               25
质量: CHM7-S*                 kg                7,6
       CHM7-D                                    7,7

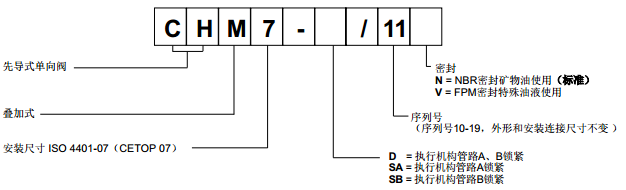

的订购说明:


    的zui高工作压力 350 bar和zui大流量300 l/min。Duplomatic液控单向阀CHM7的主要作用:阻止油液一个方向的流动;如果先导压力将阀打开,允许油液在上述方向流动;允许油液另一个方向自由流动。
