Duplomatic叠加式节流阀QTM2可通过螺栓或螺钉与符合 ISO 4401-02（CETOP R02）标准的阀组合成叠加阀组，无需油管连接。迪普马QTM2系列节流阀的液压油使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密封。对于HFDR油液（磷酸酯），使用FPM密封（代号V）。若使用其他油液，例如HFA、HFB、HFC等，请咨询我们的技术部门。当工作油温高于80 °C时，将会导致液压油和密封过快老化与变质。请注意保持液压油稳定的物理和化学性能。
Duplomatic叠加式节流阀QTM2的技术参数 （在油温 50°C，油液粘度 36 cSt条件下测得）
zui大工作压力 bar 320
zui大流量 l/min 30
环境温度范围 °C -20 / +50
单向阀开启压力 bar 0,4
油液温度范围 °C -20 / +80
油液粘度范围 cSt 10 ÷ 400
油液允许的zui高污染等级 根据ISO 4406:1999
等级 20/18/15
推荐油液粘度 cSt 25
质量 kg 0,8

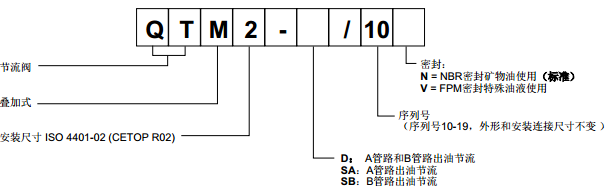

QTM2的订购信息及液压符号：
QTM2型是一种叠加式流量控制阀，集成单向阀允许油液反向自由流动。其安装面尺寸符合ISO 4401（CETOPRP 12H）标准。通常供货时带沉头内六角调整螺钉和锁紧螺母。逆时针旋转，流量增加。
|
