迪普马DSPE*J型比例方向阀
迪普马DSPE*J型比例方向阀带集成电子比例控制和阀芯位移反馈,安装面尺寸符合ISO 4401 (CETOP RP121H)标准。Duplomatic先导式比例方向阀的开度和流量调节,与先导阀比例电磁铁的输入电流成正比。传感器和数字卡可对阀芯定位进行良好的控制,从而降低滞环,减少响应时间,并优化阀的性能。
迪普马DSPE*J型比例方向阀详细介绍

     迪普马DSPE*J型比例方向阀可提供规格CETOP P05,ISO 4401-05 (CETOPR05),ISO 4401-07 (CETOP 07)和ISO 4401-08 (CETOP08)。每一种规格可提供不同的公称流量,zui大流量至800l/min。驱动器可直接管理数字设定(见第6节)。对于特殊的应用,可以使用可选组件对设定进行定制。

    迪普马DSPE*J型比例方向阀供货时,提供以下标准设定:上升/下降斜坡为zui小值,没有死区补偿, 阀处于zui大开度(阀芯行程的100%)。使用特殊组件可对这些参数进行定制,但该组件需要单独订购。

的电气参数:

额定电压               VDC        24 (从19到35 VDC,zui大波动3 Vpp)
                                  外部保险丝5A (快速),zui大电流3A
消耗功率               W          70
zui大电流               A          2.6
负载率                            100%
电压输入信号 (E0)     VDC         ±10 (阻抗 Ri > 50 KΩ)
电流输入信号 (E1)     mA          4 - 20 (阻抗 Ri = 500 Ω)
报警                              过载和放大板过热, LVDT传感器故障,电缆损坏
                                  或者电源断电或< 4mA。
通讯                              LIN-bus接口(带可选组件)
主插头                            7芯 MIL-C-5015-G (DIN 43563)
电磁兼容性 ( (EMC)
辐射 CEI EN 61000-6-4             根据 2004/108/CE标准
抗扰性 CEI EN 61000-6-2
绝缘保护                          IP65 / IP67 (CEI EN 60529标准

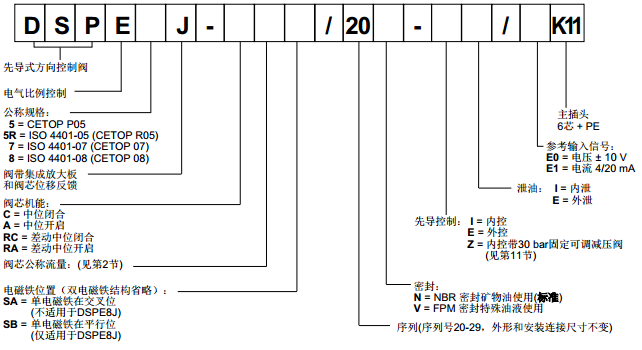

迪普马东莞经销,的订购信息:

    使用符合ISO 6743-4标准的矿物液压油HL或者HM时,使用NBR密封。对于HFDR 油液(磷酸酯),使用FPM 密封(代号V)。若使用其他油  液,例如HFA、HFB、HFC,请咨询我们的技术部门。  当工作油温高于80 °C时,将会导致液压油和密封过快老化与变质。

    在不影响正确操作的条件下,可在任意方向安装。请确保液压回路中没有空气。阀可通过螺钉或者螺栓安装在平面上,安装面的平面度和粗糙度等级必须等于或者高于图中所示的值。如果平面度或者粗糙度达不到要求的zui小值,则阀和安装面之间很容易发生油液泄露。

    的可选组件KIT LINPC-USB/10(需要单独订购,代码3898501001) 包括带7芯插头的控制盒, USB电脑连接电缆(长度1.8 m),放大板的配置软件。该软件适用于Microsoft XP®,Microsoft Windows Vista® 和Windows 7®系统。
    控制盒有三个主要功能:可以用于读取给阀的外部指令值(来自于PLC等......)。在这种情况下,控制盒仅简单地作为测量点监测。也可以不采用来自于PLC的指令而直接控制阀,选择运动方向和速度(按键2和4)。通过这种方法,可以测试阀控制输入的响应,和诊断错误、故障,以及模拟阀的工作。控制盒可以作为电脑和放大板之间的接口(按键3),通过软件对各参数进行定制
