Duplomatic先导式比例溢流阀
意大利Duplomatic先导式比例溢流阀可以通过电流控制供给单元直接控制,或者和外部电气控制卡一起进行组合控制,从而充分发挥阀的性能。该系列阀安装了手动溢流阀,其出厂设定≥15%压力控制范围内的Z大值。迪普马PRE*型比例溢流阀可以提供三种规格,Z大流量至500 l/min,以及四种压力控制范围,Z高至350 bar。
Duplomatic先导式比例溢流阀详细介绍

    Duplomatic先导式比例溢流阀PRE*安装面尺寸符合ISO 6264标准(CETOP RP 121H)。其两级设计和宽大流道确保压降减小,从而提高系统的能耗性能。压力调节与电磁铁电流输入成比例。迪普马PRE*型比例溢流阀通常用于控制液压回路的压力,即使设定接近标定值,也能够使用泵的全流量。

    迪普马PRE*型比例溢流阀使用符合ISO 6743-4标准的矿物液压油HL或者HM时,使用NBR密封(代号N)。对于HFDR 油液(磷酸酯),则使用FPM 密封(代  号V)。若使用其他油液,例如HFA、HFB、HFC,请咨询我们的技术部门。当工作油温高于80 °C时,将会导致液压油和密封过快老化与变质。请注意保持液压油稳定的物理和化学性能。

迪普马PRE*型比例溢流阀的技术参数 (采用配套的电气控制单元,在温度50℃,液压油粘度
36cSt条件下测得)
                                     PRE10      PRE25      PRE32
zui大工作压力:             bar                   350
zui大流量                   l/min     200         400       500
滞环                       %of pnom              < 5%
重复精度                   %ofp nom              < ±1,5%
环境温度范围               °C                  -20 / +60
油液温度范围               °C                  -20 / +80
油液粘度范围               cSt                  10 - 400
油液允许的zui高污染度                        根据 ISO 4406:1999
等级                                             18/16/13
推荐油液粘度               cSt                      25
质量:                      kg        5        5,8             8

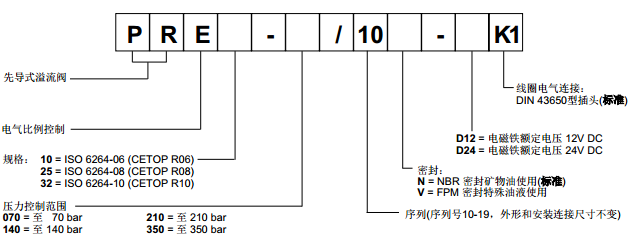

请使用快速选型表,Duplomatic先导式比例溢流阀的订货型号:

    我们建议将迪普马PRE*型比例溢流阀水平安装,或者电磁铁朝下竖直安装。如果阀垂直安装且电磁铁朝上,必须考虑zui小控制压力发生变化的可能性。请确保液压回路中没有空气。在一些特殊应用中,必须通过使用电磁铁铁芯中适当的排气螺栓,排出铁芯中所夹带的空气。 在操作的zui后,确保正确拧紧排气螺栓。

    将阀的T口与油箱直接连接。控制压力值必须加上T口检测到的任何背压值。在正常操作条件下,T口允许的zui大背压是2 bar。可通过螺钉或者螺栓安装在平面上,安装面的平面度和粗糙度等 级必须等于或者高于标准值。如果平面度或者粗糙度达不到要求的zui小值,则阀和安装面之间很容易发生油液泄露。
