Duplomatic叠加式高压过滤器
Duplomatic叠加式高压过滤器FPHM型可直接安装在安装面符合ISO 4401 (CETOP RP 121H) 标准的比例阀或伺服阀下。迪普马FPHM过滤器有两种安装规格,其安装面尺寸分别符合ISO 4401-03 (CETOP 03) 和ISO 4401-05 (CETOP 05)标准。所有FPHM型过滤器不带旁通阀,但可安装可视压差式或电子-可视式阻塞指示器,需要单独订货。
Duplomatic叠加式高压过滤器详细介绍

    意大利Duplomatic叠加式高压过滤器FPHM型的工作压力可达320 bar,其滤芯由高效过滤材料制成,滤芯破坏压差为210bar,可提供三种不同的过滤精度:
F05=5 µm 绝对(ß5>100 - ISO 4406:1999 等级 17/15/12)
F10 = 10 µm 绝对(ß10>100 - ISO 4406:1999 等级18/16/13)
F25 = 25 µm 绝对(ß25>100 - ISO 4406:1999 等级19/17/14)

   迪普马FPHM型高压过滤器使用符合ISO 6743-4标准的矿物液压油HL 或者HM 时,使用NBR 密封(代号N)。对于HFDR 油液(磷酸酯),使用FPM 密封(代号V)。若使用其他油液,例如HFA、HFB、HFC,请咨询我们的技术部门。当工作油温高于80 °C 时,将会导致液压油和密封过快老化与变质。请注意保持液压油稳定的物理和化学性能。

迪普马FPHM型叠加式高压过滤器的主要技术参数:

过滤器型号    尺寸      质量 [kg]     流量(标示)[l/min]
                                    F05     F10     F25
FPHM3     ISO 4401-03    2,5        12      13,5    16
FPHM5     ISO 4401-05    4,2        22      25      28
注释1:表中所列流量为在油温 50°C,油液粘度36 cSt,压降为3bar时所测得的值。
zui大工作压力          bar     320
滤芯破坏压差          bar     210
环境温度范围          °C     -25 / +50
油液温度范围          °C     -25 / +110
油液粘度范围          cSt     10 ÷ 400

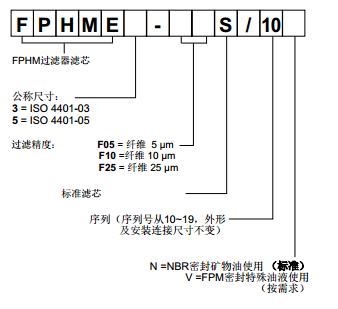

Duplomatic叠加式高压过滤器FPHM及滤芯的订货型号:

    迪普马叠加式过滤器带可视式阻塞指示器(订货型号:VM/10)可以测量过滤器输入、输出的压差。该指示器通过色带来显示当前滤芯的阻塞情况:
白色:滤芯处于正常状态 ∆p <8 bar (± 10%)
红色:滤芯需要更换 ∆p >8 bar (± 10%)
    Duplomatic叠加式过滤器带电子-可视式阻塞指示器(订货型号:EM/10)除了提供可视显示,类似于VPM型,该指示器可以通过电气触点的切换来显示当前滤芯的污染是否已经达到极限状态。电气触点连接可实现常开或常闭状态。

    迪普马FPHM型可直接安装在安装面符合ISO 4401 (CETOP RP 121H) 标准的比例阀或伺服阀下。迪普马FPHM过滤器有两种安装规格,其安装面尺寸分别符合ISO 4401-03 (CETOP 03) 和ISO 4401-05 (CETOP 05)标准。所有FPHM型过滤器不带旁通阀,但可安装可视压差式或电子-可视式阻塞指示器,需要单独订货。
