迪普马RPC1型二通流量控制阀
迪普马RPC1型二通流量控制阀是一种带压力和温度补偿的流量控制阀。通过旋转带有刻度的调节旋钮,来改变节流口的开口大小从而调节流量。调节旋钮可用螺钉锁紧在任意位置。调节旋钮的调节圈数为三圈,根据需要也可以是一圈,其型号为RPC1*/M。从0.5 l/min到30 l/min,可提供7种不同的流量调节范围。
迪普马RPC1型二通流量控制阀详细介绍

    迪普马RPC1型二通流量控制阀可根据需要,订购带集成单向阀形式,允许油液沿B→A反向流动,此时阀的型号为RPC1-*/CT。迪普马RPC1-*/CTX型阀通常用作进口控制,安装在方向阀后。先导连接口P口将补偿器保持在闭合位置,从而避免当油液刚进入阀时的初始速度突变。

Duplomatic二通流量控制阀RPC1的技术参数(在温度 50°C,油液粘度 36 cSt条件下测得)
zui大工作压力                            250
zui小压差(A-B)               bar       10
单向阀开启压力                          0,5
zui小控制流量                 l/min      0,5-1-4-10-16-22-30
zui小控制流量(对于流量0.5,1和4l/min)    0,025
自由流动方向zui大流量                     40
环境温度范围                 °C        -20 / +50
油液温度范围                 °C        -20 / +80
油液粘度范围                 cSt        10 ÷ 400
油液允许的zui高污染等级                   根据 ISO 4406:1999 等级 20/18/15
油液允许的zui高污染等级(流量<0,5 l/min)  根据 ISO 4406:1999 等级 18/16/13
推荐油液粘度                 cSt         25
质量                         kg         1,3
旋钮调节圈数 RPC1                        3

            RPC1-*/M                    1

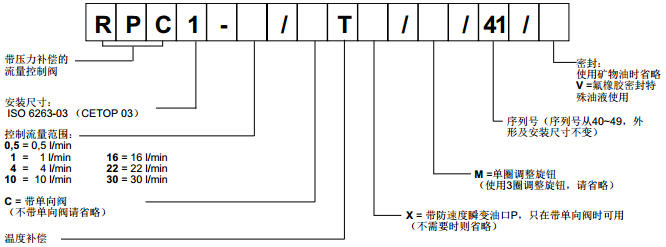

迪普马RPC1型二通流量控制阀的订货型号:

    Duplomatic二通流量控制阀RPC1型串接了2个节流口,*个节流口的开口度可通过旋钮调节;第二个节流口的先导控制分别来自于*个节流口的上游和下游压力,从而始终保持可调节流口前后的压差恒定。在这种情况下,当阀的进出口压差为zui大值时,阀的流量值保持恒定,且误差在zui大控制流量的±2%范围内。

    温度补偿的获得是基于油液通过薄壁节流口,其流量变化不受油液粘度变化影响的原理。在控制流量小于0.5L/min且温差在50 °C时,实际流量值比设定流量值增加约13%。在大流量情况时,在上述相同温差下,实际流量比zui大控制流量增加约4%。
