Duplomatic欧板式电子控制单元
意大利Duplomatic欧板式电子控制单元UEIK-2*RL型适用于开环双电磁铁比例阀,带四组参考输入信号和斜坡时间调节选择。该单元适用于“快-慢"工作循环管理。前面板带LED灯,可显示卡的功能和电位计,从而优化控制。卡具有防止超压和极性反转的功能。 一根已安装的2A快速熔断保险丝,用于电源电路保护。
Duplomatic欧板式电子控制单元详细介绍

    迪普马Duplomatic欧板式电子控制单元UEIK-2*RL所需要的供电电源为22到30 V DC (针脚 2a/2c - 4a/4c) ,所需功率为20 W (UEIK21-RL) - 29 W (UEIK-22-RL)。电源电压必须经过整流和滤波,并且zui大允许波动在上述电压范围内。

    迪普马UEIK-2*RL型欧板式电子控制单元正常工作需要在针脚24c处施加一个22到30 V DC的使能信号。卡的使能状态,既可以通过前面板的LED灯观测,也可以由用户在针脚6a和6c处测量。  绿色LED灯指示:亮- 卡开启;灭- 卡关闭或者故障。

    偏置电位计“OFFSET A”和“OFFSET B”,可以调节阀电磁铁A和B各  自的极化电流。在两个阀的液压结构中,此参数用于清除阀的不灵  敏区域(死区)。  调节范围从0到0,5 A (UEIK-21-RL)和从0到0,65 A (UEIK-22-RL)。  默认值为零。 当参考输入信号超过±150 mV 的阈值时,偏置电流被激活。  低于此阈值时,偏置不被激活,只有当极化电流等于25 mA时会出  现。

    此卡可通过前面板上的多圈电位器(符号为“REF”),设置四个不同的参考输入信号值(每个通道一个)。电磁铁A由正参考输入信号0- +10V控制,电磁铁B由负参考输入信号0- -10V控制。
相应于电位计的zui大调节,zui大输出电流限定为1 A。
    顺时针旋转增大参考输入信号的绝对值。见第9节的电气连接。通过发送一个+24 V DC指令至针脚18c (通道 1) - 18a (通道 2) - 20c(通道 3) - 20a (通道 4), 可自动选择四个通道中的一个。为了获得信号的正确切换,以及1到4通道选择后的持续调节,必须在选择新通道之前,关闭前一个通道。根据相应的通道选择,前面板的黄色LED灯会进行指示。

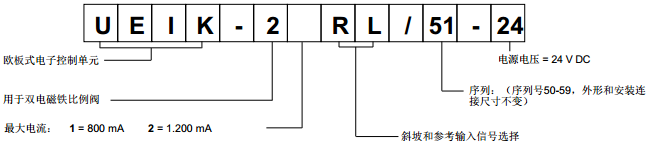

Duplomatic欧板式电子控制单元UEIK-2*RL的订货型号:

根据实际的工作循环,可按照如下,进行设定修改以及输入信号调节:
a) 偏置电流调节
– 选择其中的一个通道,并和正参考输入信号+10V(针脚 10a)连接。
– 调节相应的参考输入信号电位计“REF”,其值在200和300 mV之间。
– 调节偏置电位计“OFFSET A”,从而使电磁铁“A”控制的阀定位在液压结构的开始工作区域。将所选的通道和负参考输入信号-10V(针脚 10c)连接,重复上述步骤,调节偏置电位计 “OFFSET B”。

b) 参考信号调节
– 选择一个通道,并调节相应的参考信号电位计“REF”,以获取所需的执行机构速度。
– 针对所有的四个通道,重复上述步骤,从而获取所需的速度循环。
c) 斜坡调节
– 调节四个斜坡电位计“RAMP”,从而实现在一个通道向另一个通道切换时所需的平缓控制。
– 调节斜坡电位计 “ZERO RAMP”,从而获取四个通道全部关闭时的平缓控制。

    可安装在支架或者卡架中,其接口形式为DIN 41612 - 规格D - 32针。对于电源和电磁铁连接,根据长度,推荐使用截面积为1到2,5 mm2之间的导线。对于其他连接,推荐使用带屏蔽护套的电缆,且仅卡侧接地。
注释:为了遵守EMC要求,控制单元的电气连接必须符合本样本的第9节。通常,阀和电子单元的接线必须尽量远离干扰源(例如动力电缆,电机,交换器和电气开关)。在有电磁干扰的环境下,必须对接线做全面保护
