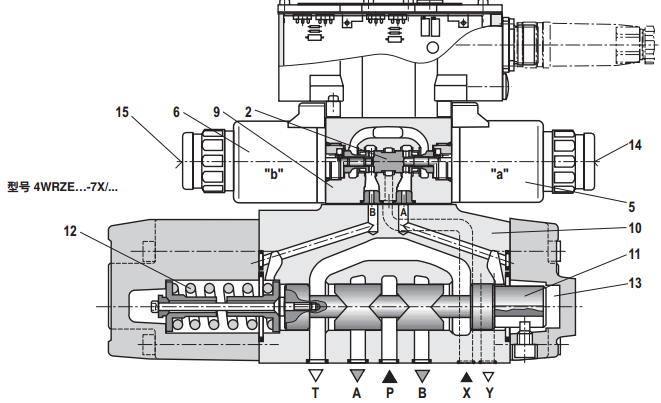

德国Rexroth先导式比例方向阀WRZ(E)…的特点:型号4WRZE 带集成电子元件(OBE)的先导式 2 级比例方向阀;控制流动方向和流量;通过带对中螺纹和可拆卸线圈的比例电磁铁进行操作;用于底板安装:油口安装面符合 ISO 4401;可选的手动应急操作;弹簧对中控制阀芯;控制电子元件 .WRZE…带电压或电流输入(A1 和/或 F1)的集成电子元件(OBE)和.WRZ… 欧洲板卡格式的数字或模拟放大器和模块化设计的模拟放大器。 力士乐WRZ(E)…先导式比例方向阀的功能: – 线圈(5,6)断电后,主控制阀芯(11)将通过对中弹簧(12)保持在中心位置。 – 主控制阀芯(11)由先导控制阀(9)控制;主控制阀芯成比例移动,例如,通过启动线圈 "b"(6)。 → 控制阀芯(2)向右移动,先导油通过先导控制阀(9)流入压力腔(13),并使主控制阀芯(11)根据电气输入信号转动。 → 这样将通过具有渐进流量特性的节流横截面,打开从P到B及从A到T的连接。 – 先导油可通过油口P从内部供给先导控制阀,也可通过油口X从外部供给先导控制阀。 – 切断线圈(6)的电源 → 控制阀芯(2)和主控制阀芯(11)移回至中心位置。 – 根据切换位置,液压油可从P流到A,从B流到T,或从P流到B,从A流到T(R)。 可选手动应急操作(14和15)可在线圈不通电的情况下用于移动控制阀芯(2)。 Rexroth先导式比例方向阀的先导控制阀是通过比例电磁铁操作的三通减压阀。它将电气输入信号转化为比例压力输出信号,用于型号为 4WRZE... 和 5WRZE... 的所有阀比例电磁铁是可控制的湿式插脚直流线圈,带有对中螺纹和可拆卸线圈。线圈由集成电子元件进行控制(型号 .WRZE...)。 力士乐3DREP 6…先导控制阀基本构成包括:壳体(1),控制阀芯(2),带压力测量阀芯(3 和 4),带对中螺纹的线圈(5 和 6)。 力士乐3DREP 6…先导控制阀的功能:通过比例线圈设置 A 或 B 中的压力。具体压力取决于电流。 线圈(5,6)断电后,控制阀芯(2)将通过压力弹簧(8)保 持在中心位置。油口 A 和 B 连接到 T,以便液压油可以不受阻 挡地流入油箱。 通过为比例电磁铁(例如线圈 "a"(5))通电,压力测量阀 芯(3)和控制阀芯(2)将向右移动。这样将通过具有渐进 流量特性的节流横截面,打开从 P 到 B 及从 A 到 T 的连接。 在通道 B 中形成的压力以压力测量阀芯(4)的表面作用于控 制阀芯,并与线圈磁力相反。压力测量阀芯(4)受线圈 "b" 支 撑。如果压力超过线圈 "a" 上设置的值,将逆线圈磁力方向回 推控制阀芯(2),并建立 B 与 T 的连接,直到重新达到设置 的压力。压力与线圈电流成比例。 当线圈断电时,控制阀芯(2)在压缩弹簧(8)的作用下返回 到中心位置。 Rexroth带两个切换位置的先导控制阀(型号 3DREP 6…B…) 基本上,此阀型号的操作与带 3 个切换位置的阀门操作相 对应。但是,此双阀芯位置阀仅配有线圈 "a"(5)。在第 二个比例电磁铁处配有保护塞(9)。 力士乐3DREPE 6…先导控制阀基本构成包括:壳体(1);控制阀芯(2),带压力测量阀芯(3 和 4);带对中螺纹的线圈(5 和 6);集成电子元件(7) 力士乐3DREPE 6…先导控制阀的功能:通过比例线圈设置A或B中的压力。具体压力取决于电流。线圈(5,6)断电后,控制阀芯(2)将通过压力弹簧(8)保持在中心位置。油口A和B连接到T,以便液压油可以不受阻挡地流入油箱。 通过为比例电磁铁(例如线圈"a"(5))通电,压力测量阀芯(3)和控制阀芯(2)将向右移动。这样将通过具有渐进流量特性的节流横截面,打开从P到B及从A到T的连接。在通道B中形成的压力以压力测量阀芯(4)的表面作用于控制阀芯,并与线圈磁力相反。压力测量阀芯(4)受线圈"b"支撑。如果压力超过线圈"a"上设置的值,将逆线圈磁力方向回推控制阀芯(2),并建立B与T的连接,直到重新达到设置的压力。压力与线圈电流成比例。 当线圈断电时,控制阀芯(2)在压缩弹簧(8)的作用下返回到中心位置。 德国主要应用于工程机械、矿山机械、冶金机械。陶瓷机械、锻压机械、机床、塑料机械、橡胶机械、环保机械及皮革机械等行业。我公司常年给国内成套系统厂商和大型企业供应工业液压配件,主要客户群是钢厂、矿厂、电厂、包装厂、塑料厂、橡胶厂商供应泵阀液压件。 |
