TMT142R系列E+H一体式热电阻 E+H TMT142R系列温度计
E+H一体式热电阻 E+H TMT142R系列温度计是一款一体式温度计,专门设计满足不同过程行业的要求,例如:化工、石化和能源行业,也适用于其他常见应用的要求。E+H TMT142R温度计由RTD热电阻传感器铠装芯子(Pt100)和提供4...20mA输出(HART®设置)的两线制温度变送器组成。产品结构的多样化使TMT142R可在多种工业过程中适应各种不同的应用条件
TMT142R系列E+H一体式热电阻 E+H TMT142R系列温度计详细介绍

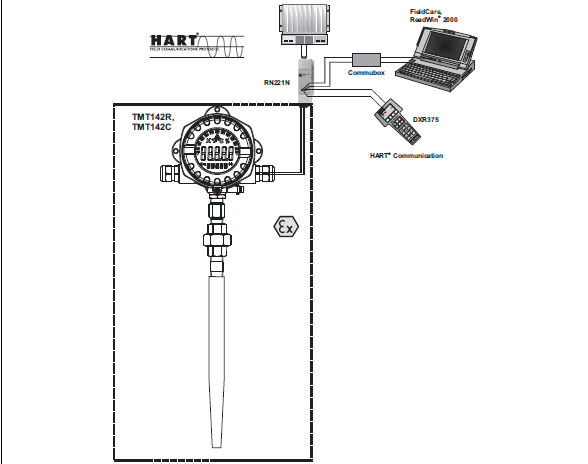

E+H一体式热电阻 E+H TMT142R系列温度计,E+H  Omnigrad S HART® TMT142R是一款一体式温度计,两线制变送器模拟量输出、三线制或四线制连接的热电阻输入。液晶(LC)显示屏中数字式显示当前测量值,棒图显示限定值偏差。 TMT142R可以通过HART®手操器(DXR375)或PC机(FieldCare或ReadWin® 2000操作软件)操作。

传感器结构符合IEC 60751标准,在所有典型环境条件下具有高可靠性和高性能。Pt 100测量部件为绕线式(WW),放置在传感器顶端。测量传感器(可更换的RTD铠装芯子)安装在热保护套管中。

采用压簧式结构,测量部件始终与热保护套管的内部顶端接触,确保了过程至测量部件的热传递。变送器可以采用铝涂层外壳或不锈钢外壳(可选),带或不带液晶(LC)显示。外壳、热保护套管和电缆口的良好配合确保了至少具有IP65防护等级。

热保护套管可以是管材焊接制成,或采用棒材整体钻孔。热保护套管具有不同的类型,带多种过程连接:螺纹、法兰或焊接型

传感器连接电缆发生腐蚀时,会导致测量值错误。在出现测量值错误前,仪表可以在对热电偶和采用四线制连接的热电阻进行腐蚀检测。E+H一体式热电阻 E+H TMT142R系列温度计



E+H热电阻温度计的测量原理:在RTD热电阻温度计中(热电阻温度检测器),测量部件为电子热电阻,在0°C时,阻抗为100 Ω (因此被称为Pt 100,符合IEC 60751标准规范)。Pt 100阻抗值随温度的升高而增大,取决于所使用的材料(铂)的物理特性。在工业温度计中,根据IEC 60751标准,Pt 100铂传感器的热系数为a = 3.85*10-3°C-1,温度在0°C...100°C之间。





E+H一体式热电阻温度计TMT142R的优势

•HART®通信下,可通过手操器(DXR375)现场操作设备或通过PC机远程操作设备

•背光显示,可旋转

•通过PC机进行操作、可视化和维护,例如:使用FieldCare或ReadWin® 2000操作软件

•Pt 100传感部件的精度为Cl. A (IEC 60751)或Cl.1/3 DIN B

•绕线式Pt 100的温度范围为

-200...600°C (-328...1112 °F)

•单只Pt 100采用三线制或四线制连接

•低电压监测并及时报警,防止输出错误测量值

•整个工作温度范围内的高精度测量

•传感器监控:

故障调节和腐蚀检测符合NAMUR NE 89标准;传感器开路或短路时进行故障调节,符合NAMUR NE 43标准

•EMC,符合NAMUR NE 21、CE标准

•铝外壳或不锈钢外壳(可选),防护等级为IP67或NEMA 4x

•可以订购标定证书

•输出仿真

•记录zui小/zui大过程值

•用户自定义量程设置或扩展量程设置,参考问卷

•认证:ATEX (EEx ia、EEx d和Staub-Ex)、CSA (IS、NI、XP和DIP)



E+H Omnigrad S TMT142R温度计可以安装在罐壁上、容器壁上或其他工厂装置上。使用ATEX/FM/CSA 防爆认证型部件时(变送器+铠装芯子),请参考相关文档资料(参考“文档资料”)。

插入深度直接影响测量精度。插入深度过小时,接近管壁处的较低过程流体温度和传感器外壳处的热传导效应会导致温度测量值误差。过程温度和环境温度差值较大时,此误差不得忽略不计。

因此,为了避免出现此测量误差,应确保热保护套管的管径细小,插入深度(L)至少为

100...150 mm。

在小口径管道中安装时,必须确保热保护套管末端处于或越过管道中心线(如图示A和C)。也可以考虑斜插式安装(如图示B和D)。



测量两相流时,请注意选择测量点,可能会导致温度检测值波动。考虑腐蚀,浸入流体中的热保护套管材料十分重要。

拆卸传感器部件,随后再次装配时,必须注意选择正确的扭矩,确保确定的防护等级。





E+H TMT142R热电阻温度计的外壳为单腔室结构。单腔室外壳中带微处理器控制的背光液晶(LC)显示。通过安装有操作软件ReadWin® 2000的PC机设置量程参数、小数点显示和偏置量显示。连续背光显示无需其他电源接线。



传感器和变送器(带显示的电子单元)之间的延长颈可以防止高过程温度下变送器过热。

延长颈带多种耦合接头(管道接头、耦合螺母),确保温度传感器能与各种不同的热保护套管配套使用。

延长颈通常为不锈钢316L/1.4404材料。

可选下列标准长度(N)和延长颈类型:

•52 mm (2.05") (仅适用于1/2” NPT,L型)

•102 mm (4.02") (管道接头+耦合螺母,LU型)

•96 mm (3.78") (管道接头+耦合螺母,LC型)

•144 mm (5.67") (管道接头+耦合螺母+管道接头,LUN型)

•138 mm (5.43") (管道接头+耦合螺母+管道接头,LCN型)





E+H TMT142R一体式温度计包括安装固定在热保护套管中的矿物氧化物铠装芯子。传感器长度可以在预设定范围内自由选择(50...990 mm (1.97"...39"))。传感器长度超过990 mm (39")时,可通过特殊选型订购。必须根据类型和相应热保护套管确定铠装芯子长度(ML)。订购铠装芯子备件时,请仔细查看下表(适用于标准型热保护套管末端):



热保护套管已经存在装置中,或必须单独订购。此端的延长颈具有不同的类型。为了便于用户正确选择热保护套管的机械固定件,请 参考表格和ML值,参考“传感器”。



E+H一体式温度计,E+H热电阻温度计,E+H一体式热电阻温度计,E+H TMT142R系列温度计
