当前位置: 首页 > 产品展示 > 德国REXROTH力士乐 > Rexroth比例压力控制阀 > 力士乐Rexroth电控先导式比例减压阀
力士乐Rexroth电控先导式比例减压阀
力士乐Rexroth电控先导式比例减压阀由三个主装配件组成:先导控制阀; 比例线圈;主阀带主控制阀芯。特点:先导式比例减压阀,用于限制A口和P1口的压力通过比例线圈操作;使用外部控制电子元件工作时,由于电气调节造成的控制值压力特性曲线的制造公差小;油口A或P1中的Z小调定压力
力士乐Rexroth电控先导式比例减压阀详细介绍

德国力士乐REXROTH比例减压阀 :属高压阀系列,适用于冶金、石油、液压、水压试验机组上。主要用途:是采用节流耗能达到降压的功能,能使高压、超高压设备和高压管道内的高压水通过此阀将高压水降至低压所需压力后排出,使高压系统压力均匀降低。

 力士乐Rexroth电控先导式比例减压阀,力士乐(Z)DRE(E)型比例减压阀的特点:先导式比例减压阀,用于限制A口和P1口的压力通过比例线圈操作;使用外部控制电子元件工作时,由于电气调节造成的控制值压力特性曲线的制造公差小;油口A或P1中的zui小调定压力,用于底板安装或叠加阀板设计:油口安装面符合 ISO 4401-03-02-0-05;类型 DREE 和 ZDREE 带集成电子元件(OBE)

力士乐(Z)DRE(E)型电控先导式比例减压阀的主要参数

一般信息
重量           – (Z)DRE 6 类型            kg               2.0
               – 类型(Z)DREE 6            kg               2.1
安装位置                                                      任意
存储温度范围                                 °C           –20 至 +80
环境温度范围                                 °C           –20 至 +70
液压(使用 HLP 46 在 ϑ油 = 40 °C ± 5 °C)
zui大工作压力         – 油口 P 或 P2          bar               315
                    – 油口 P1,A 和 B       bar               210
                    – 油口 T                bar       在零压力下单独泄到油箱
通道P1和A中的zui大调  – 压力等级 50 bar       bar                50
定压力              – 压力等级 100 bar      bar                100
                    – 压力等级 210 bar      bar                210
通道P1和A中控制值为0时的zui小调定压力          bar           (请参阅特性曲线)
先导油流量                                  l/min               0.65
zui大流量                                    l/min               30
液压油清洁度等级的zui大允许污染度符合 ISO 4406(c)           等级 20/18/15 1)
液压油温度范围                                °C             –20 至 +80
粘度范围                                    mm2/s              15 至 380
滞后                                         %             zui大调定压力的 ±2.5
重复精度                                      %            <zui大调定压力的±2
线性                   –(Z)DRE 6 类型      %             zui大调定压力的±3.5
控制值压力特性曲线的制造–(Z)DRE 6 类型      %             zui大调定压力的±2
公差,与滞环特性曲线和压
力增加有关              –类型(Z)DREE 6      %            zui大调定压力的±3
阶跃响应                Tu + Tg 10% →90%     ms                  ∼150
                        90 % → 10 %          ms       ∼150  使用1升立式液压油柱测得

1)在液压系统中必须遵循规定的组件清洁度等级。有效的过滤可防止发生故障,同时还可增加组件的使用寿命。

电气
电源电压                            V         24 V 直流电压
zui小控制电流                        mA              100
zui大控制电流                        mA              1600
电磁线圈电阻     –20°C时的低温值   Ω                5
                – zui大高温值       Ω                7.5
启动持续时间                         %               100
符合EN60529 的阀防护等级                         IP65,已安装和锁定配合连接器
电气,集成电子元件(OBE)
电源电压           公称电压        VDC                24
                   下限值          VDC                21
                   上限值          VDC                35
电流消耗                            A                 ≤ 1.5
所需的保险丝保护                    A               2.0 时间延迟
输入电压                            V               0 至 10
电流mA 4 至 20
输出               实际电流值       mV            1 mV Δ1 mA
符合EN60529 的阀防护等级                       IP 65,已安装和锁定配合连接器
电磁兼容性                              EN61000-6-2: 2011-06;EN 61000-6-3: 2011-09

装置连接器分配         触点         分配接口 "A1"             分配接口 "F1"
电源电压               1        24 VDC(u(t)= 21 V 至 35 V);/zui大 ≤ 1.5 A
控制值输入             2        0 至 10 V;RE = 20 kΩ    4 至 20 mA;RE = 100 Ω
接地                  3                               0 V
                      4                         参考电位控制值

力士乐Rexroth电控先导式比例减压阀,力士乐(Z)DRE(E)型比例减压阀,力士乐DRE和ZDRE比例阀是电控先导控制型三通减压阀。这些阀用于减小系统压力。

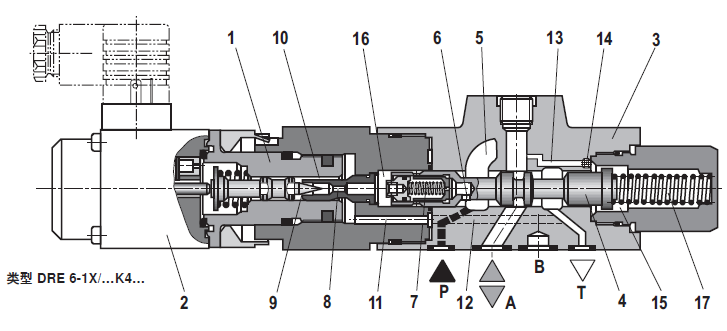

阀门由三个主装配件组成:
– 先导控制阀(1)
– 比例线圈(2)
– 主阀(3)带主控制阀芯(4)
功能:
类型 DRE
一般功能:
– 通过比例线圈(2)对通道 A 中要减小的压力进行取决于控制值的设置。
– 在减压油口 P 中,弹簧(17)将主控制阀芯(4)保持在初始位置。
– 从而使其连接从 A 到 T 打开,从 P 到 A 阻塞。
– 从油口 P 到环形通道(5)的压力连接。
– 先导油从孔(6)流向油口 T,通过流量控制器(7),喷嘴 (8)流至先导控制阀(1),然后通过节流间隙(9)流至纵向槽(10)和孔(11,12)。
减压:
– 在控制腔(16)中建立先导控制压力,作为控制值的功能。
– 主控制阀芯(4)向右移动,液压油从 P 流向 A。
– 施加在油口 A 中的执行机构压力通过通道(13)和喷嘴 (14)作用于弹簧腔(15)。
– 油口 A 中的压力升高到先导控制阀(1)的调定压力将导致主控制阀芯(4)向左移动。油口 A 中的压力与先导控制阀 (1)处的调定压力几乎完全相同。
压力限制:
– 如果油口 A 中的压力超过先导控制阀(1)的调定压力,主控制阀芯(4)将进一步向左移动。
– 从而开启从 A 到 T 的连接,进而将油口 A 中的压力限制到调定控制值。
类型 ZDRE
大体上,此阀的功能与类型 DRE 6 阀的功能相对应。但是,在通道 P1 中减小压力。

力士乐(Z)DREE型比例减压阀– 带集成电子元件(OBE)
在功能和结构方面,这些类型对应于类型(Z)DRE。在比例线圈(2)上,还配备带控制电子元件的壳体(18)。电源电压和控制值电压和/或控制值电流施加于连接器(19)。在工厂中已按照非常低的制造公差对控制值压力特性曲线进行了调节。

力士乐(Z)DRE(E)型电控先导式比例减压阀zui大工作压力210bar和zui大流量30l/min。力士乐电控先导式三通比例减压阀由三个主装配件组成:先导控制阀; 比例线圈;主阀带主控制阀芯。力士乐(Z)DRE(E)型比例减压阀的特点:先导式比例减压阀,用于限制A口和P1口的压力通过比例线圈操作;使用外部控制电子元件工作时,由于电气调节造成的控制值压力特性曲线的制造公差小;油口A或P1中的zui小调定压力。

力士乐(Z)DRE 型比例减压阀的附件——比例放大器

模块化设计的      VT-MSPA1-10   R901142355
欧洲板卡格式的    VT-VSPD-1     R901077287
欧洲板卡格式的    VT-VSPA1-10   R901152628
力士乐(Z)DREE比例减压阀附件——电缆线
电缆线组 VT-SSPA1-1X/M12/1/V00 R901241656   已装配带直通式配合连接器的电缆
电缆线组 VT-SSPA1-1X/M12/2/V00 R901241651   已装配带角形配合连接器的电缆

力士乐(Z)DRE(E)型电控先导式比例减压阀风机——配合连接器(黑色)DIN EN 175301-803 08006  R901017011

Rexroth电控三通比例减压阀,力士乐(Z)DRE(E)型比例减压阀,力士乐电控先导式比例减压阀
