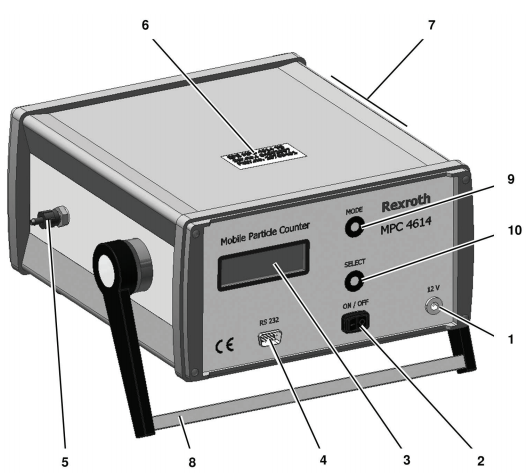

德国力士乐MPC4614油污检测仪是一种可视油污检测仪，用于非连续记录液压和润滑系统中的固体颗粒污染。力士乐MPC4614移动式油污检测仪的结构组成图：

1. 12V电源插孔  2. On/Off开关  3. 液晶显示屏  4. RS232C插入式连接器  5. 介质输出（连接 DN4低压软管）  6. 铭牌  7. 介质输入（M16x2测压接头）  8. 手柄/底座，可旋转  9.MODE（模式）按钮  10. SELECT（选择）按钮

力士乐MPC4614移动式油污检测仪的特点：用于非连续性记录液压和润滑系统中固体颗粒污染的可视油污检测仪； 消光方法，可测量当量直径大于 4 µm（c）的颗粒。zui大颗粒浓度可达到 40,000 个/ml；根据 ISO 4406 和 SAE AS4059针对 > 4 µm（c），6 µm（c），14 µm（c）和 21 µm（c）  的颗粒定义的等级。带背景灯的液晶显示屏； 一个开关，两个菜单按钮。打印机和数据接口 RS 232 C；非易失性数据存储器，可满足的测量时间约为 30 小时；安装的电池可满足的测量时间约为 15 小时；充电设备，230 V，50 Hz / 12 V，600 mA（充电插座上）；精确度等级： ±0.5。

Rexroth移动式油污检测仪根据光阻原理工作。随着液体流动，颗粒会经过微型光障并阻断光束。阻断光束的颗粒会投下阴影。根据颗粒的大小可确定阴影的大小。颗粒的大小被定义为zui大圆的直径。根据阴影数量可确定颗粒数量。

传感器可检测当量直径大于/等于4微米（4µm（c））的颗粒。通过流量控制单元，传感器的流量在应用范围内保持不变。单次测量时间为一分钟。测量进度通过倒数计数的秒计数器显示在两位数的液晶显示屏上。固体颗粒的污染度根据ISO4406和SAE AS4059标准的等级计算，这些标准针对 4µm（c），6µm（c），14µm（c）和 21µm（c）当量直径的颗粒浓度定义等级。在测量过程中，可在打印机上输出结果。无论采用何种方式输出测量值（在显示屏上和/或打印机上），测量结果都会写入本测量设备的非易失性数据存储器中（数据记录器功能）。完成所有测量后，可打印出测量结果或将其传送到PC上。

力士乐MPC4614移动式油污检测仪的设备数据
测量技术                 用于非连续性记录液压和润滑系统中固体颗粒污染的可视油污检测仪
测量原理                 光阻法，可测量当量直径 ≥ 4 μm（c）的颗粒
zui大颗粒浓度    颗粒/ml  40,000
测量结果                 根据 ISO 4406 和 SAE AS4059
                         针对>4μm（c），6μm（c），14μm（c）和21μm（c）
                         的颗粒定义的等级。
显示                     带背景灯的液晶显示屏，2*16 字符
操作控制                 一个开关，两个菜单按钮。
打印机和数据接口         RS 232 C
数据存储器               数据存储器，可满足的测量时间约为 30 小时
实时时钟                 记录测量开始的日期和时间
辅助功率                 安装的电池可满足的测量时间约为 15 小时
充电设备                 230 V，50 Hz / 12 V，600 mA（充电插座上）
校准                     用测试油进行比较测量
精确度             等级  ±0.5
液压数据
工作压力           bar   12 至 315
介质温度           °C   5 至 70
应用的温度范围     °C   5 至 40 / 非冷凝环境
存储的温度范围     °C   5 至 40
公称流量         ml/min  大约 300
允许的介质               矿物基液压油和润滑油
接触介质的部件           玻璃，铜，铝，钢，丁腈橡胶
考虑的标准和指令
指令 89/336 EEC          "电磁兼容性"（EMC 指令）
DIN EN 61010-1 "         测量，控制和实验室用电气设备的安全要求"第1部分：一般要求

Rexroth移动式油污检测仪的相关附件如下：

打印机 ZMPC-D-...
要记录 MPC 4614 油污检测仪的测量值，可将该设备连接到打印机上。选购打印机时，可选择是否附带运输箱。

辅助泵 ZMPC-P-...
MPC 的应用范围为在具有 12 至 315 bar 压力的高压液压管路中进行测量（请参见第 4 页"液压数据"）。如果压力过高，则必须在上游安装减压阀。如果输出的测量压力 ≤ 12 bar 或来自油箱（自吸式），则必须在上游安装相应的泵。泵可作为附件提供。选购泵时，可选择是否附带运输箱。

连接电缆
ZMPC-VC-...串行 PC 连接电缆：连接 MPC 与 PC 的连接电缆 RS232

ZMPC-VD-...打印机连接电缆：连接 MPC 与打印机的连接电缆
ZMPC-VU-...USB PC 连接电缆：连接 PC 与 USB 的连接电缆

软件 ZMPC-S-…
超级终端
可使用"超级终端"程序将 MP4614 的数据传送到PC 上的文本文件中。此程序已预先安装在大多数 MS Windows® PC 上。
Chartmaker 工具："Chartmaker 工具"程序可用于分析并以图形表示MS Excel® 2000（10.0）版中的数据。

箱体
ZMPC-KM-…为测量设备量身定做的运输箱
ZMPC-KD-…为打印机量身定做的运输箱
ZMPC-KP-…为泵量身定做的运输箱
打印机纸卷
ZMPC-PAP-…打印机替换纸卷
打印机彩色纸卷
ZMPC-FBD-…打印机替换色带
测压软管
ZMPC 测压-…：用于连接压力油口与 MPC 的测压软管
回流软管
ZMPC-SCHL-…将油返回到油箱的软管
保护塞
ZMPC-STOP6
用于输油软管的保护塞
ZMPC-STOP4用于 MPC 软管连接的保护塞

的zui大公称压力315bar，公称流量300ml/min，zui高工作温度40 °C。
