当前位置: 首页 > 产品展示 > 德国REXROTH力士乐 > 力士乐比例方向阀 > 力士乐4/5WRZ系列比例方向阀
力士乐4/5WRZ系列比例方向阀
我公司大量经销德国Rexroth*产品,数量采购大,货期比国内其他供货商短,货源来自德国本地,价格低,中间环节少!力士乐4/5WRZ系列比例方向阀基本构成包括:带比例电磁铁的先导控制阀;带主控制阀芯(11)和对中弹簧的主阀。力士乐4WRZ... 系列比例方向阀是由比例电磁铁启动的先导式四通方向阀。控制流动方向和流量。力士乐5WRZ… 系列比例方向阀配有附加油口 "R"(仅限于规格 52)。
力士乐4/5WRZ系列比例方向阀详细介绍

力士乐4WRZ... 系列比例方向阀是由比例电磁铁启动的先导式四通方向阀。控制流动方向和流量。力士乐5WRZ… 系列比例方向阀配有附加油口 "R"(仅限于规格 52)。

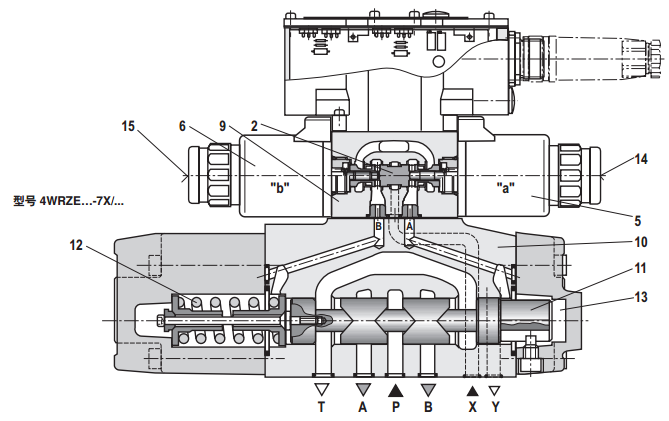

力士乐4/5WRZ系列比例方向阀基本构成包括:
– 带比例电磁铁(5 和 6)的先导控制阀(9)
– 带主控制阀芯(11)和对中弹簧(12)的主阀(10)

注意: 意外激活手动应急操作可能会导致不可控制的机器运动。

力士乐4/5WRZ系列比例方向阀的特点:4WRZE 带集成电子元件(OBE)的先导式2级比例方向阀;控制流动方向和流量;通过带对中螺纹和可拆卸线圈的比例电磁铁进行操作;用于底板安装:油口安装面符合 ISO 4401;可选的手动应急操作;弹簧对中控制阀芯;控制电子元件:
型号 .WRZE…
 - 带电压或电流输入(A1 和/或 F1)的集成电子元件(OBE)
型号 .WRZ…
 - 欧洲板卡格式的数字或模拟放大器
 - 模块化设计的模拟放大器

的功能:
– 线圈(5,6)断电后,主控制阀芯(11)将通过对中弹簧(12)保持在中心位置。
– 主控制阀芯(11)由先导控制阀(9)控制;主控制阀芯成比例移动,例如,通过启动线圈 "b"(6)。
 → 控制阀芯(2)向右移动,先导油通过先导控制阀(9)流入压力腔(13),并使主控制阀芯(11)根据电气输入信号转动。
 → 这样将通过具有渐进流量特性的节流横截面,打开从 P 到 B 及从 A 到 T 的连接。
– 先导油可通过油口 P 从内部供给先导控制阀,也可通过油口 X 从外部供给先导控制阀。
– 切断线圈(6)的电源
 → 控制阀芯(2)和主控制阀芯(11)移回至中心位置。
– 根据切换位置,液压油可从 P 流到 A,从 B 流到 T,或从 P 流到 B,从 A 流到 T(R)。
可选手动应急操作(14 和 15)可在线圈不通电的情况下用于移动控制阀芯(2)。.
 注意!由于设计原理,阀内固有内部泄漏,泄漏量可能随着使用寿命而增加。



的型号说明及公司常年储备的型号如下:

产品类型5WRZ2 位 5 通和 3 位 5 通比例换向阀,
先导式,不带电子位置反馈,
仅有通径 52 型号
控制电子元件 不带内装式控制电子元件
通径52通径 52
孔图作为加工好的安装面
油口位置,
油口 X 和 Y 按需要
阀芯EA对称的阀芯重叠,
1 块磁铁款式,
磁铁安装在 A 侧
流量10001000 L/min,
阀压力降 = 10 bar
系列7X系列 70 至 79
先导6E比例电磁铁带可拆卸线圈
电压G24供电电压 24V DC
手动应急操作装置N9配有隐蔽式手动应急操作装置
特殊保护型式 不带特殊保护型式
电子接口K4元件插头,按 DIN EN 175301-803,
不带电缆插座 (单独订货)
叠加阀D3带减压阀 ZDR 6 DP0-4X/40YM-W80 (固定调定)
密封VFKM 密封,适用于矿物油 (HL, HLP)
按 DIN 51 524, 其它的液体请询问。

4WRZ25W1-220-5X/6A24NK4/D3M                  4WRZ25W1-220-5X/6A24NEK4/D3MR
4WRZ25W1-220-5X/6A24N9K4/V                     4WRZ25W1-220-5X/6A24N9ETK4/MR
4WRZ25W1-220-5X/6A24N9EK4/D3MR         4WRZ25R3-000-5X/6A24N2TK10/D3M-739
4WRZ25R1-325-7X/6EG24N9K4/D3V             4WRZ25R1-325-5X/6A24NEK4/D3WG152M-68
4WRZ25EB325-7X/6EG24N9K4/M                   4WRZ25EB325-5X/6A24NK4/D3M-125
4WRZ25EB220-5X/6A24K4/M                            4WRZ25EA325-5X/6A24NETK4/M
4WRZ25EA325-5X/6A24NEK4/M                      4WRZ25EA220-7X/6EG24N9ETK4/D3M
4WRZ25EA220-5X/6A24N9ETK4/D3M            4WRZ25E5-325-5X/6A24ETK4/D3V
4WRZ25E3-325-7X/6EG24N9ETK4/V             4WRZ25E3-325-7X/6EG24N9ETK4/M
4WRZ25E3-325-7X/6EG24N9ETK4/D3V       4WRZ25E3-325-7X/6EG24N9ETK4/D3M
4WRZ25E3-325-5X/6A24N9ETK4/D3MR       4WRZ25E325-7X/6EG24N9K4/V
4WRZ25E325-7X/6EG24N9K4/D3V                4WRZ25E325-7X/6EG24N9ETK4/V
4WRZ25E325-7X/6EG24N9ETK4/M                4WRZ25E325-7X/6EG24N9ETK4/D3M
4WRZ25E325-7X/6EG24N9EK4/V                   4WRZ25E325-7X/6EG24N9EK4/M
4WRZ25E325-5X/M                                             4WRZ25E325-5X/6A24NTK4/D3M-20
4WRZ25E325-5X/6A24NTK4/D3M                   4WRZ25E325-5X/6A24NK4/M
4WRZ25E325-5X/6A24NK4/D3M                     4WRZ25E325-5X/6A24NJ/D3M
4WRZ25E325-5X/6A24NETK4/D3M                4WRZ25E325-5X/6A24NEK4/M
4WRZ25E325-5X/6A24NEK4/D3M                  4WRZ25E325-5X/6A24N9K4/D3M
4WRZ25E325-5X/6A24N9ETK4/M                   4WRZ25E325-5X/6A24N9ETK4/D3M
4WRZ25E325-5X/6A24K4/M-402                     4WRZ25E220-7X/6EG24N9K4/D3M
4WRZ25E220-7X/6EG24N9ETK4/M               4WRZ25E220-7X/6EG24N9ETK4/D3V
4WRZ25E220-7X/6EG24N9ETK4/D3M          4WRZ25E220-7X/6EG24N9EK4/D3M
4WRZ25E220-5X/6A24NK4/D3M                    4WRZ25E220-5X/6A24NEK4/M
4WRZ25E220-5X/6A24N9K4/V                       4WRZ25E220-5X/6A24N9ETK4/D3M
4WRZ25E220-5X/6A24N9EK4/D3M              4WRZ25E220-5X/6A24K4/M-402
4WRZ25E220-5X/6A24K4/M                           4WRZ25E220-5X/6A24K4/D3M-151
4WRZ25E1-325-7X/6EG24N9ETK4/M          4WRZ25E1-325-7X/6EG24N9ETK4/D3V
4WRZ25E1-325-7X/6EG24N9ETK4/D3M     4WRZ25E1-325-7X/6EG24N9EK4/D3V
4WRZ25E1-325-5X/6A24NTK4/M                  4WRZ25E1-325-5X/6A24NTK4/D3M
4WRZ25E1-325-5X/6A24NK4/M-68              4WRZ25E1-325-5X/6A24NK4/M
4WRZ25E1-325-5X/6A24NEK4/M                 4WRZ25E1-325-5X/6A24NEK4/D3MR
4WRZ25E1-325-5X/6A24NEK4/D3M            4WRZ25E1-325-5X/6A24N9TK4/M
4WRZ25E1-325-5X/6A24N9K4/M                 4WRZ25E1-325-5X/6A24N9K4/D3M
4WRZ25E1-325-5X/6A24N9ETK4/D3MR    4WRZ25E1-220-7X/6EG24N9ETK4/D3M
4WRZ25E1-220-7X/6EG24N9EK4/D3M       4WRZ25E1-220-5X/6A24NTK4/D3MR
4WRZ25E1-220-5X/6A24NK4/D3M              4WRZ25E1-220-5X/6A24NEK4/D3M
4WRZ16W9-150-7X/6EG24N9ETK4/M        4WRZ16W9-150-7X/6EG24N9ETK4/D3V
4WRZ16W9-150-7X/6EG24N9ETK4/D3M   4WRZ16W9-100-7X/6EG24N9ETK4/M
4WRZ16W9-100-7X/6EG24N9ETK4/D3M   4WRZ16W8-150-7X/6EG24N9K4/V
4WRZ16W8-150-7X/6EG24N9K4/D3V        4WRZ16W8-150-7X/6EG24N9ETK4/V
4WRZ16W8-150-7X/6EG24N9ETK4/M       4WRZ16W8-150-7X/6EG24N9ETK4/D3V
4WRZ16W8-150-7X/6EG24N9ETK4/D3M    4WRZ16W8-150-7X/6EG24N9EK4/V
4WRZ16W8-150-7X/6EG24N9EK4/D3V       4WRZ16W8-100-7X/6EG24N9TK4/D3V
4WRZ16W8-100-7X/6EG24N9K4/V               4WRZ16W8-100-7X/6EG24N9ETK4/V
4WRZ16W8-100-7X/6EG24N9ETK4/M          4WRZ16W8-100-7X/6EG24N9ETK4/D3V
4WRZ16W8-100-7X/6EG24N9ETK4/D3M     4WRZ16W8-100-7X/6EG24N9EK4/V
4WRZ16W8-100-7X/6EG24N9EK4/D3V        4WRZ16W6A150-7X/6EG24N9ETK4/D3M
4WRZ16W6-150-7X/6EG24N9TK4/V              4WRZ16W6-150-7X/6EG24N9K4/V
4WRZ16W6-150-7X/6EG24N9K4/M                4WRZ16W6-150-7X/6EG24N9K4/D3V

是不带电气位置反馈,不带/带集成电子元件(OBE)的先导式二位四通, 三位四通和二位五通, 三位五通比例方向阀的zui大工作压力 350 bar和zui大流量 2800 l/min。
