力士乐叠加式单向阀
我公司力士乐全系列产品供应,数量大者价格从优,德国厂家直销,货期比国内短4-6周!可选择自主报关!力士乐叠加式单向阀Z2S是属于叠加阀板设计的可释放单向阀。其用于一个或两个工作油口的无泄漏截止,即使在长期停机情况下。它的Z大工作压力为315bar[4568 psi]和Z大流量为450l/min[118.9 US gpm]。
力士乐叠加式单向阀详细介绍

    力士乐叠加式单向阀Z2S在方向 A① 到 A② 或 B① 到 B② 上,可以自由流动;在相反  方向上,流动被堵塞。例如,如果阀门允许的流向是从 A① 到 A②,控制阀芯(1)  将向 B 侧方向移动,打开球座阀(2),然后推动阀心(3)偏  离其阀座。现在,液压油可以从 B② 流向 B①。

    为了可以安全地封闭球座阀(2),必须液压卸载控制阀芯(1) (请参阅油路示例)。由于带预开口,可以衰减方式降低加压液体的压力。因此, 可以避免可能的换向冲击。

    预开口–由于使用的是具有增大的开口控制面积比的两级结构,使用  较低的先导压力也可以安全卸载。避免由于执行机构侧的压力容积的衰减降压而导致的换向冲击。

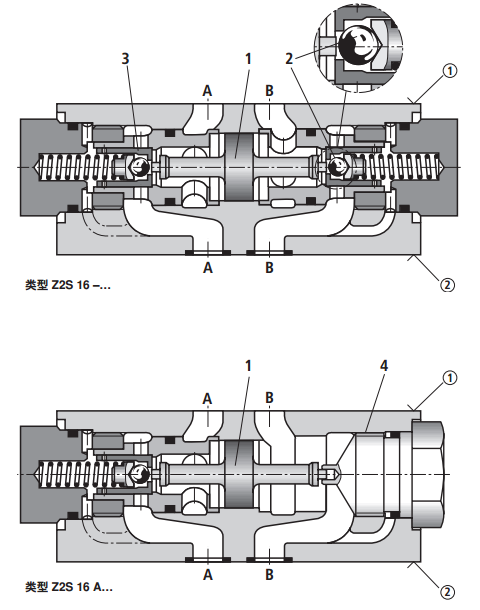

①=组件侧              ②=阀板侧
1控制阀芯,面积A2      2滚珠,面积A3       3阀心,面积A1       4前挡块

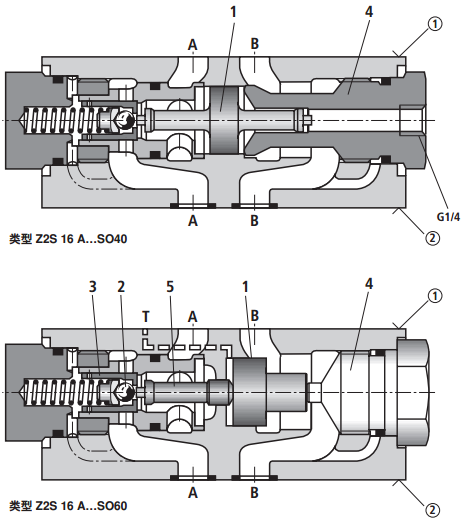

①=组件侧              ②=阀板侧
1控制阀芯,面积A2      2滚珠,面积A3      3阀心,面积A1        4前挡块
5控制阀芯,面积A4

力士乐叠加式单向阀Z2S的主要技术数据:

重量                     kg [lbs]    约6.5[14.3]
安装位置                             任意
环境温度范围             °C[°F]    –30至+80[–22至+176](NBR密封件)
                                     –20至+80[–4至+176](FKM密封件)
液压
zui大工作压力             bar[psi]    315[4568]
zui大流量            l/min[US gpm]    300[79.2]
液压油                               –基于矿物油的液压油和相关碳氢化合物
                                     (HL,HLP,HVLP,HVLPD等),符合DIN51524
                                     –耐火液压油(HFC,HFDU,HFDR),符合
                                     ISO12922 1)
                                     –环境兼容液压油(HETG,HEES,HEPG,HEPR),
                                     符合ISO 15380 1)
                                     可应要求提供其他液压油
液压油温度范围(在阀工作油口处) °C[°F]    –30至+80[–22至+176](NBR密封件)
                                             –20至+80[–4 至 +176](FKM密封件)
粘度范围                       mm2/s[SUS]    2.8至500[35 至 2320]
液压油的zui大允许污染度 -符合ISO4406(c)规定的清洁度等级    等级 20/18/15  2)
1)使用耐火或环境兼容液压油时,您可能需要遵循技术数据的相  关限制(温度,压力范围,使用寿命,维护时间间隔等)。
2)在液压系统中必须遵循规定的组件清洁度等级。有效的过滤  可防止发生故障,同时还可增加组件的使用寿命。

    Z2S的的特点:用于垂直叠加中的叠加阀;符合ISO 4401-07-07-0-05和NFPA T3.5.1 R2-2002D07的油口安装面;用于一个或两个工作油口的无泄漏截止,可选;多种开启压力;带预开口;单向阀安装套件可单独提供;可应要求提供特殊型号;修正文档: "叠加阀板",或"基于矿物油的液压油"。
