当前位置: 首页 > 产品展示 > 美国综合品牌 > 美国Vickers威格士 > Vickers三通插装阀CVU-50-EPQ1-9-75-10低价
Vickers三通插装阀CVU-50-EPQ1-9-75-10低价
威格士CVU-**-EPQ系列带位置反馈的三通插装阀流量达750L/min(200USgpm)和Z高压力315bar(4500psi)。液控CVU-**-EPQ系列插装阀必须由一个单独的比例电磁铁控制的先导阀控制。这种推荐的先导阀包括在样本中。规格3先导阀带有内置放大器,阀的型号是KBSDG4V-3,允许与用户的控制系统直接连接。Vickers三通插装阀CVU-50-EPQ1-9-75-10低价
Vickers三通插装阀CVU-50-EPQ1-9-75-10低价详细介绍

威格士液控 CVU-**-EPQ系列三通插装阀必须由一个单独的比例电磁铁控制的先导阀控制。  这种推荐的先导阀包括在样本中。规  格 3 先导阀带有内置放大器,阀的型  号是KBSDG4V-3,允许与用户的控制系统直接连接。

 三通功能通过闭式过渡特性提供在工  作油口 “A” 和进油口 “P” 或出油口 “T”  之间(根据阀芯位置)完全可控的节  流作用。在正常工况(即无液压先导  压力)阀芯在弹簧作用下给出流道“A”  至 “T” ,这可用来作为 “故障保险”工 况。  Vickers三通插装阀CVU-50-EPQ1-9-75-10低价

这些阀供开环和闭环控制系统使用,  这里给出的性能数据是当这些阀用于  这类系统并采用合适的威格士先导阀  和电控器时才具有的。

闭环压力控制

主阀芯的零正遮盖工况使 EPQ阀用于  压力控制模式,通过检测压力传感器  出油口“A”处的压力使控制回路闭环。

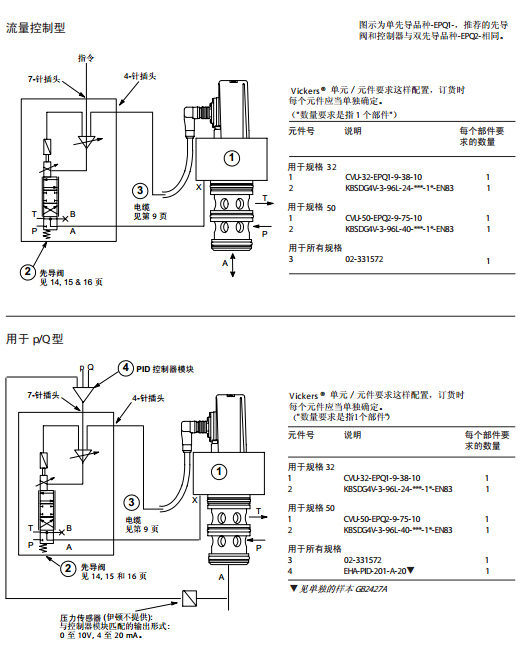

威格士单/双先导控制型式 EPQ1 插装阀

来自远程先导阀 “A” 口的控制压力是  通过安装接口中的 “X” 口,作用在阀  芯顶部的整个面积上,阀芯位置则是  由输入(指令)信号和 LVDT位置反馈  信号之间的关系来确定。

威格士三通插装阀型式 EPQ2

先导压力除了通过油口 “X”, 还由先导  阀的 “B” 口通过三通插装阀中的第二  个先导控制口 “B” 连接到阀芯的环状  面积,这样阀芯在两个方向的移动都  受到先导压力的控制。 Vickers三通插装阀CVU-50-EPQ1-9-75-10低价

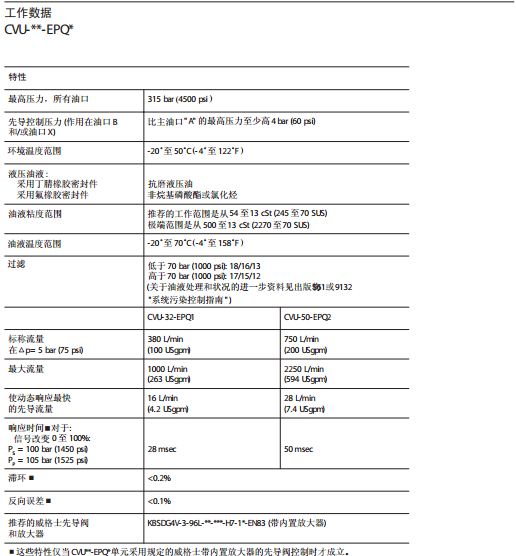

威格士CVU系列插装阀,Vickers带位置反馈三通插装阀,威格士三通插装阀的型号和数据说明:



威格士CVU-**-EPQ系列安装面和腔孔尺寸

 威格士EPQ系列三油口插装阀基于二油口插  装阀的一般设计概念,符合 ISO7368  (DIIN24342)。它们有相同的集成块表  面安装接口。但三通阀芯腔孔的深度  有变化,另外这些腔孔尺寸也与选择  单或双先导控制型号有关。见以下的  “单/双先导控制” 。腔孔加工尺寸的  全部细节在样本中给出。
