4Z-NP6LK-SSP特价,派克NP6系列针阀
4Z-NP6LK-SSP特价,派克NP6系列针阀是一种微调阀,其阀塞为针形,主要用作调节气流量。派克NP6系列针阀采用填料位于阀杆螺纹下方以及两级阀杆的设计。保证了螺纹润滑剂不会污染过程介质,同时也避免了过程介质对润滑剂的冲刷,从而延长了螺纹的使用寿命。派克NP6系列针阀两级阀杆设计中的非旋转下阀杆可以提供良好的重复密封性,并且可以减少填料的磨损。
4Z-NP6LK-SSP特价,派克NP6系列针阀详细介绍

4Z-NP6LK-SSP特价,派克NP6系列针阀的主要参数如下:
压力等级:6000psig(414bar)CWP
温度等级:
PTFE填料:-65?F ~ 450?F (-54?C ~ 232?C)
PCTFE:-65?F ~ 350?F (-54?C ~ 177?C)
丁菁橡胶:-30?F ~ 250?F (-34?C ~ 121?C)
乙丙橡胶:-70?F ~ 275?F (-57?C ~ 135?C)
氟橡胶:-15?F ~ 400?F (-26?C ~ 204?C)
石墨:-70?F ~ 700?F (-57?C ~ 371?C)

4Z-NP6LK-SSP特价,派克NP6系列针阀的特征:填料位于螺纹下方的设计使润滑剂和介质相互隔离,可防止相互污染或润滑剂被介质冲走,尤其是在苛刻工况下。阀头上的O型防尘圈能避免阀杆螺纹受到外界污染。两种非旋转阀杆可选:R型阀杆 – 全金属,平头和K型阀杆 – PCTFE阀杆头;非旋转下阀杆可延长填料和阀门寿命;316不锈钢材质阀体;直通和弯通型可选;多种英制和公制接口可选;可面板安装;100%工厂测试;多种颜色手柄可选。

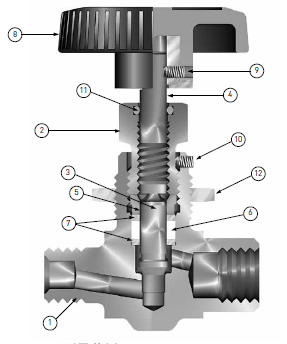

4Z-NP6LK-SSP特价,派克NP6系列针阀的零部件配料表


序列号      描述            材料
1           阀体        ASTM A 182,Type F316
2         填料螺母      ASTM A 479,Type 316
3       下阀杆(R型)   ASTM A 276,Type 316
3       下阀杆(k型)   ASTM A 276,Type 316,PCTFE材质阀头
4       上阀杆          ASTM A 276,Type 316
5       填料盖          ASTM A 276,Type 316
6       填料*           PTFE
7       填料垫圈        不锈钢
8       手柄**          尼龙6/6,内置不锈钢
9       手柄固定螺钉    不锈钢
10      紧固螺钉        不锈钢
11      防尘圈          氟橡胶
12      面板安装螺母    316不锈钢
* 阀杆密封材料和石墨填料可选 – 详见选型指南。
**带石墨填料的阀门,其手柄为铝制T型手柄。
润滑脂:Perfluorinated Polyether全氟聚醚

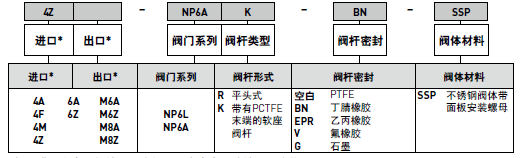

4Z-NP6LK-SSP特价,派克NP6系列针阀的选型指南
根据一下命名规则选择正确的型号代码。该产品六大特征参数编码规则如下所示。
如下范例1所示型号表示一个弯通型NP6系列针阀,其进出口均为1/4" CPI™单卡套连接,阀杆为PCTFE阀杆头,Nitrile丁菁橡胶密封,不锈钢阀体并配备面板安装螺母。
如下范例2所示型号表示一个直通型NP6系列针阀,其进口端为1/4"NPT外螺纹连接,出口端为1/4"NPT内螺纹连接,平头阀杆,PTFE阀杆密封,不锈钢阀体并配备面板安装螺母。
范例1:4Z-NP6AK-BN-SSP (如下表格中所示)
范例2:4M4F-NP6LR-SSP

*如果进口和出口的接口形式相同,省去出口端接口形式代码。

辅件选型指南
彩色尼龙手柄 – 在型号代码后加上相应颜色手柄的代码。黑色为标准配置,W – 白色,B – 蓝色,G – 绿色,R – 红色,Y – 黄色。范例:4A-NP6LK-SS-G
氧清洗 – 在型号代码后加上-C3表示该阀门将按照Parker ES8003规范进行清洗和组装以适应氧气服务应用。
范例:M6A-NP6AK-EPR-SS-C3
