美国Parker拨动式针阀
美国Parker拨动式针阀VQ系列是一款可手动或气动快速开关控制的针阀。在常温常压工况下具有良好的应用。Parker拨动式针阀手动控制模式需安装一个拨动手柄,用于300psig(21bar)压力下的快速开关控制。Parker拨动式针阀紧凑型双作用,常闭或常开气动控制模式可适用于600psig(41bar)压力下的自动控制。
美国Parker拨动式针阀详细介绍

    美国Parker拨动式针阀(手动)的特征:快速开关;直通和弯通形式可选;提供多种接口形式:CPI™/A-LOK®单双卡套接口,NPT内/外螺纹等;可面板安装;彩色手柄;316不锈钢和铜材质阀体可选;阀杆密封材料选项:氟橡胶、丁菁橡胶、乙丙橡胶、高氟橡胶;手柄定位器和反锁定手柄可选;100%工厂测试
Parker手动拨动针阀的参数
任何温度下的压力等级:300 psig (21 bar) CWP
温度等级:
PTFE阀杆头:-20?F ~ 200?F (-29?C ~ 93?C)
PCTFE阀杆头: -65?F ~ 200?F (-54?C ~ 93?C)

美国Parker拨动式针阀(手动)的选型指南
根据以下命名规则选择正确的型号代码。该产品六大特征参数编码规则如下所示。
如下范例所示表示一个VQ4系列直通型拨动式针阀,其进出口均为1/4"CPI™单卡套连接,PCTFE阀杆头,丁菁橡胶(Nitrile rubber)阀杆密封,和不锈钢阀体并带面板安装螺母。范例1:4Z-V4LQK-BN-SSP

*如果进口和出口的接口形式相同,省去出口端接口形式代码。

美国Parker拨动式针阀(手动)的零部件配料表

序列号     描述         不锈钢                        铜
1          阀体     ASTM A 182,Type F316    ASTM B 283,Alloy C37700
2          阀帽     ASTM A 479,Type 316     ASTM B 453,Alloy C34000
3          弹簧        不锈钢                       不锈钢
4       阀杆密封*      氟橡胶                       氟橡胶
5          阀杆     ASTM A 276,Type 316     ASTM A 276,Type 316
6       阀杆垫圈       不锈钢                       不锈钢
7       手柄           尼龙6/6                      尼龙6/6
8       手柄固定销     不锈钢                       不锈钢
9       手柄垫圈       乙缩醛                       乙缩醛
10    面板安装螺母     316不锈钢                  316不锈钢
* 阀杆密封材料可选 – 详见选型指南
润滑脂:Perfluorinated Polyether全氟聚醚。

     Parker气动控制针阀的特征:可提供常开、常闭和双作用执行模式;直通和弯通模式可选;提供CPI™/A-LOK®单双卡套,NPT内/外螺纹连接;标配安装支架;316不锈钢和铜质阀体可选;阀杆密封材料选项:氟橡胶、丁菁橡胶、乙丙橡胶、高氟橡胶;100%工厂测试。
Parker气动控制针阀的参数
任何温度下的压力等级:
VQ4常闭:600psig(41bar)CWP
VQ6常闭:500psig(35bar)CWP
常开:450psig(31bar)CWP
双作用:450psig(31bar)CWP
温度等级:
PTFE阀杆头:-20?F ~ 200?F (-29?C ~ 93?C)
PCTFE阀杆头:-65?F ~ 200?F (-54?C ~ 93?C)

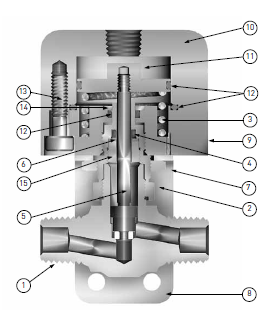

Parker气动控制针阀的零部件配料表

序列号      描述            不锈钢                      铜
1           阀体      ASTM A 182,Type F316     ASTM B 283,Alloy C37700
2           阀帽      ASTM A 479,Type 316      ASTM B 453,Alloy C34000
3           弹簧*          不锈钢                     不锈钢
4        阀杆密封**        氟橡胶                     氟橡胶
5           阀杆      ASTM A 276,Type 316      ASTM A 276,Type 316
6        阀杆垫圈          不锈钢                     不锈钢
7        锁骨螺母        316不锈钢                  316不锈钢
8        安装支架            铝                         铝
9        执行器底座          铝                         铝
10       执行器盖帽          铝                         铝
11        活塞               铝                         铝
12       执行器密封        氟橡胶                      氟橡胶
13        螺栓             不锈钢                      不锈钢
14       执行器内衬          铝                          铝
15      阀杆衬套***   ASTM A 479,Type 316    ASTM A 479,Type 316
* 双作用型(11AD)执行器无弹簧。
** 阀杆密封材料可选 – 见选型指南。
***阀杆密封材料可选 – 见选型指南。
润滑脂:Perfluorinated Polyether全氟聚醚。

Parker气动控制针阀的选型指南
根据以下命名规则选择正确的型号代码。该产品七大特征参数编码规则如下所示。
如下范例所示表示一个VQ4系列气动控制(常闭)弯通针阀,其进口端为1/4"NPT外螺纹连接,出口端为1/4" A-LOK®双卡套连接,PTFE阀杆头,氟橡胶阀杆密封,铜阀体并带安装支架。范例:4M4A-V4AQ-11AC-B

*如果进口和出口的接口形式相同,省去出口端接口形式代码。

辅件选型指南
彩色尼龙手柄 – 在型号代码后加上相应的手柄代码。黑色为标准配置,W – 白色,B – 蓝色,G – 绿色,R – 红色,Y – 黄色。范例:M10A-V6LQ-SSP-G
防锁手柄–防止阀门在开启状态锁死。在型号代码后加上后缀-ALH。范例:4M4F-V4LQ-BN-SSP-ALH
手柄定位器–协助保持手柄在设定位置,不产生旋转。如需订购,只需在型号代码后加上后缀-Q4或-Q6。范例:4M4F-V6LQ-EPR-SSP-Q6
氧清洗 – 在型号代码后加上后缀-C3表示该阀门按照Parker ES8003规范进行清洗和组装以适应氧气服务应用。范例:4A-V4AQ-EPR-SSP-C3
维修包选型指南
彩色尼龙手柄(带固定销) – 阀门系列-Handle-颜色。范例:V4Q-HANDLE-BLUE
手柄定位器 – 使用户可以将阀杆固定在某一位置,防止其旋转。范例:VQ4: VQ4-HANDLE-POSITIONER;
VQ6: VQ6-HANDLE-POSITIONER
橡胶密封和阀杆维修包 – 维修包包括一根阀杆,一个橡胶O型圈阀杆密封,一个填料垫圈,一个手柄锁定销,一份维护说明, Kit-阀门系列和阀杆形式-密封材料。范例:KIT-VQ4-BN; KIT-VQ6K-V
