16F-U16LR-G-SSParker联合阀帽式针阀
派克Parker联合阀帽式针阀U系列独特的设计使其能适应压力达6,000psi(414bar),温度达1,200˚F(649˚C)的应用环境。两级阀杆/非旋转阀头设计避免了旋转运动对填料造成的摩擦,从而延长了填料和阀座的使用寿命。此外,填料位于螺纹下方,防止螺纹润滑剂污染过程介质,同时也避免了过程介质对润滑剂的冲刷,从而确保阀杆螺纹的润滑效果。
16F-U16LR-G-SSParker联合阀帽式针阀详细介绍

    派克一级经销商为您提供优质的产品同时,为您提供技术服务支持!Parker联合阀帽式针阀的特点:联合阀帽设计确保在苛刻的工作环境下保证可靠密封;填料位于螺纹下方的设计使润滑剂和介质相互隔离,可防止相互污染或润滑剂被介质冲走;填料螺母的防尘圈能避免阀杆螺纹受到外界污染;阀杆转轴位于填料上方的设计减少了死区面积,延长阀门的使用寿命;石墨和PTFE填料材质可选;调节(R)型或平(B)型阀杆可选。平型阀杆可防止在介质两相时可能产生的线蚀。(例如:蒸汽应用);316不锈钢阀体结构;多种的英制和公制接口可选;可面板安装;100%经工厂测试。

Parker联合阀帽式针阀的参数
压力等级:6000psig(414bar)CWP
温度范围:
PTFE填料:-65˚F ~ 450˚F(-54˚C ~ 232˚C)
石墨填料:-65˚F ~ 700˚F(-54˚C ~ 371˚C)
带HT配件的石墨填料:-65˚F ~ 1200˚F(-54˚C ~ 649˚C)
通径:.177" ~ .437" (4.5mm ~ 11.1mm)
CV值:.53 ~ 3.55

的选型指南

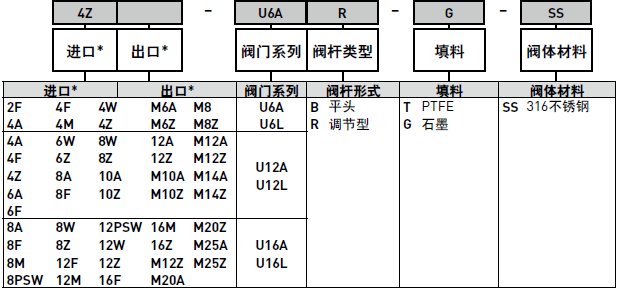

根据以下命名规则选择正确的型号代码。该产品六大特征参数编码规则如下所示。
如下范例表示一个弯通U6系列针阀,其进出口均为1/4" CPI™单卡套连接,R(调节)型阀杆,石墨填料,不锈钢阀体。范例1:4Z-U6AR-G-SS

*如果进口和出口的连接形式相同,省去出口端接口形式代码。

辅件选型指南
高温型 –在型号代码后加-HT表示该阀门采用316不锈钢下阀杆和不锈钢手柄。范例:4M-U6LB-G-SS-HT
氧清洗 – 在型号代码后加-C3表示该阀门将按照Parker规范ES8003进行清洗和组装以适应氧气服务应用。范例:8A-U12LR-T-SS-C3
不锈钢手柄 – 如需带不锈钢棒形手柄的阀门,只需在型号代码后加-ST即可。范例:12Z-U16AB-T-SS-ST。ASME B31.1认证 – 在型号后加上后缀-QC311。范例:8F-U12LR-G-SS-QC311
维修包选型指南
不锈钢T型手柄(带固定螺钉) – 范例:U6: V4-BAR-HANDLE-SS; U12:U12-BAR-HANDLE-SS; U16: U16-BAR-HANDLE-SS
铝制T型手柄(带固定螺钉) – 范例:U6: V4-BAR-HANDLE-AL; U12:U12-BAR-HANDLE-AL; U16: U16-BAR-HANDLE-AL
面板安装螺母 – 范例:U6: U6-LOCKNUT; U12: U12-LOCKNUT; U16: U16-LOCKNUT
PTFE填料维修包 – 维修包包括一个PTFE填料;一个防尘圈;一份维护说明。
Kit-Valve Series-T. 范例:KIT-U12-T

的零部件配料表


序列号       描述           材料
*1           阀体      ASTM A 182, Type F316
2         阀帽螺母     ASTM A 479, Type 316
*3           阀帽      ASTM A 479, Type 316
*4        下阀杆*      ASTM A 564, Type 630
5         上阀杆       ASTM A 564, Type 630
6        阀杆导向      ASTM A 581, Type 416
7         阀球            440-C不锈钢
*8      阀帽密封**        镍铬铁合金
9       填料螺母       ASTM A 479, Type 316
*10     填料***                石墨
*11     填料垫圈            316不锈钢
12      手柄****                铝
13      手柄螺钉            316不锈钢
14      防尘密封*****         尼龙6/6
15      锁固螺母              不锈钢
* 接触介质的零部件。
* 带HT选项的针阀,其下阀杆材料为ASTM A 276 Type 316
** 对于采用金属对金属密封的U6和U12系列阀门不要求使用
*** PTFE填料可选
**** 带HT配件的不锈钢手柄可选
***** 带HT配置的阀门不可选防尘密封
润滑:二硫化钼涂层润滑
