4Z-V4LK-SS原装派克V系列针阀
原装派克V系列针阀为简化仪表管路设计提供了极大的便利性。派克V系列针阀为过程分析、电力和仪表设备等应用提供无泄漏的流体调节和开关控制。派克V系列针阀多种接口尺寸、形式可选,温度范围为-65?F ~ 450?F(-54?C ~ 232?C),Z大工作压力为5000psig(345bar)。我们的Parker针阀以具有绝对竞争优势的价格、原厂出货的品质、不同规格产品的库存以及热诚的态度为您服务。
4Z-V4LK-SS原装派克V系列针阀详细介绍

    美国原装派克V系列针阀的特征:应力强化的阀杆与冷加工阀体螺纹间形成硬度差利于提高阀门循环寿命;PTFE材质填料和O型圈阀杆密封件可选;316不锈钢,碳钢,铜和蒙乃尔合金400材质可选;直通和弯通可选;多种英制和公制接口可选;可面板安装;100%工厂测试;多种颜色手柄可选;阀杆选项:R型阀杆–全金属,平头设计、N型阀杆–全金属,锥形阀杆头设计、K型阀杆–PCTFE阀杆头。

派克V系列针阀的参数
压力等级:316不锈钢:5000psig(345bar)CWP
铜,碳钢和蒙乃尔合金400:3000psig(207bar)CWP
通径:0.078" ~ 0.312" (2.0mm ~ 7.9mm)
CV值:0.12 ~ 1.90
接口尺寸:1/8" ~ 3/4" (3mm ~ 12mm)
温度等级:
不锈钢和蒙乃尔合金400:-65?F ~ 450?F (-54?C ~ 232?C)
铜: -65?F ~ 400?F (-54?C ~ 204?C)
碳钢:-20?F ~ 350?F (-29?C ~ 177?C)
PTFE填料:-65?F ~ 450?F (-54?C ~ 232?C)
PCTFE阀杆头:-65?F ~ 350?F (-54?C ~ 177?C)
丁菁橡胶阀杆密封:-30?F ~ 250?F (-34?C ~ 121?C)
氟橡胶阀杆密封:-15?F ~ 400?F (-26?C ~ 204?C)
乙丙橡胶阀杆密封:-70?F ~ 275?F (-57?C ~ 135?C)
注:温度范围需结合阀体、阀座和密封件材料综合考虑。

原装派克V系列针阀的选型指南

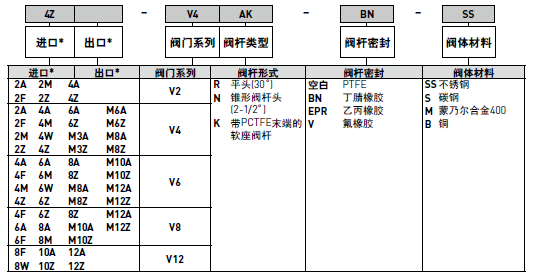

根据以下命名规则选择正确的型号代码。该产品六大特征参数编码规则如下图表所示。
如下所示范例1,表示一个弯通V4系列针阀,其进出口均为1/4" CPI™单卡套连接,K型阀杆(带PCTFE阀头),丁菁橡胶(Nitrile)密封,不锈钢材质阀体。
如下所示范例2,表示一个直通V6系列针阀,其进口为1/4" NPT外螺纹,出口为1/4" NPT内螺纹,N型阀杆,PTFE阀杆密封,铜材质阀体。
范例1:4Z-V4AK-BN-SS (图表中所示)
范例2:4M4F-V6LN-B

*如果进口和出口接口形式相同,省去出口端接口形式代码。

辅件选型指南
彩色圆形手柄 –在完整的阀门型号代码后加上对应颜色手柄的代码。
黑色为标准配置,W – 白色,B – 蓝色,G – 绿色,R – 红色,Y – 黄色。范例:M10A-V6LK-SS-G
氧清洗 – 在型号代码后加上-C3表示该阀门将按照Parker ES8003规范进行清洗和组装以适应氧气环境应用。
范例:4A-V4AN-EPR-SS-C3
组件选型指南
彩色圆形尼龙手柄(带固定螺钉) – Valve Series-Handle-Color. 范例:V4-HANDLE-BLUE
不锈钢T型手柄(带固定螺钉) – 范例:V2: V2-BAR-HANDLE-SS; V4: V4-BAR-HANDLE-SS; V6: V6-BAR-HANDLE-SS;V8: U12-BAR-HANDLE-SS; V12: U12-BAR-HANDLE-SS
铝制T型手柄(带固定螺钉) – 范例:V2: 无; V4: V4-BAR-HANDLE-AL; V6: V4-BAR-HANDLE-AL; V8: U12-BAR-HANDLEAL;
V12: U12-BAR-HANDLE-AL
面板安装螺母 – 范例:V2: 2-Panel-Nut-SS; V4: 4-Panel-Nut-SS; V6: 6-Panel-Nut-SS; V8: 8-Panel-Nut-SS
原装派克V系列针阀的维修包选型指南
PTFE填料维修包 – 维修包包括一根阀杆;一个PTFE填料;一个上填料垫片;一个下填料垫片;一个填料螺母;一份维修说明。
Kit-阀门系列和阀杆类型-阀体材料。范例:KIT-V4K-SS; KIT-V6N-B
氟橡胶填料维修包 – 维修包包括一根阀杆;一个氟橡胶O型圈;一个O型圈支撑盖;一个O型圈盖;一个下垫料垫圈;一个填料螺母;一份维护说明。
Kit-阀门系列和阀杆类型-V-阀体材料。范例:KIT-V2R-V-B; KIT-V4K-V-SS
丁菁橡胶填料维修包 – 维修包包括一根阀杆;一个丁菁橡胶O型圈;一个O型圈支撑盖;一个O型圈盖;一个下填料垫圈;一个填料螺母;一份维护说明。
Kit-阀门系列和阀杆类型-BN-阀体材料。范例:KIT-V2R-BN-B; KIT-V4K-BN-SS
乙丙橡胶填料维修包 – 维修包包括一根阀杆;一个乙丙橡胶O型圈;一个O型圈支撑盖;一个O型圈盖;一个下填料垫圈;一个填料螺母;一份维护说明。
Kit-阀门系列和阀杆类型-EPR-阀体材料。范例:KIT-V2R-EPR-B; KIT-V4K-EPR-SS
