力士乐WM系列方向滑阀
Rexroth中国特约一级经销商为您提供优质产品的同时,还为提供*!力士乐WM系列方向滑阀具有三位四通,二位四通或二位三通的方向设计;油口安装面符合DIN24340结构形式A的规定(不带定位孔) ;油口安装面符合ISO4401-03-02-0-05和NFPA T3.5.1 R2-2002 D03的规定(带定位孔);起动类型–滚轮柱塞 、手柄、旋钮;位置感应开关和接近传感器(无触点)。
力士乐WM系列方向滑阀详细介绍

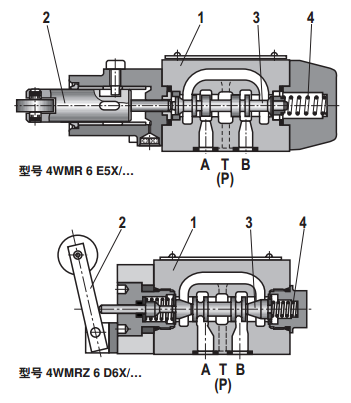

    力士乐WM系列方向滑阀是机械,手动启动的方向滑阀。这些阀控制流体的启动,停止和方向。Rexroth方向阀的基本构成为壳体(1),一种操作类型的起动装置(2)(滚轮柱塞,手柄,旋钮),控制阀芯(3)和一个或两个复位弹簧(4)。
    在断电状态下,复位弹簧(4)使控制阀芯(3)保持在中心位置或起始位置 - 如果旋钮随制动器启动。控制阀芯(3)借助此操作类型的起动装置(2)移动到所需阀芯位置。
    制动器——带旋钮的方向阀通常设计为带制动器。带手柄的方向阀可考虑以带制动器的二位阀或三位阀形式提供。带滚轮柱塞的方向阀通常设计为不带制动器。如果使用了带制动器操作类型的起动装置,则每个阀芯位置均可锁定,具体取决于阀类型。
    节流插件——根据主要工作条件,如果在切换过程中可能出现流量超过阀的性能限制的情况,就需要使用节流插件。它插在方向阀的通道 P 中。

力士乐WM系列方向滑阀的主要技术数据:

一般信息
重量                    kg[lbs]        约1.4[3.1]
安装位置                               任意
环境温度范围            °C[°F]        –20…+80[–4…+176](NBR密封件)
                                       –20…+80[–4…+176](FKM密封件)
液压
zui大工作压力 –油口A,B,P  bar[psi]    315 [4569]
            –油口T:                             使用符号A或B,如果工作压力超过允许
     "WMM","WMD","WMDA"  bar[psi]   160[2320]   的油箱压力,油口T必须用作泄油连接。
     "WMR","WMRZ","WMU"  bar[psi]     60[900]

zui大流量                          l/min[US gpm]   60 [15.8]
流动横截面      – 符号 Q                 mm2      约为公称剖面的 6 %
(阀芯位置 0)  – 符号 W                 mm2      约为公称剖面的 3 %
液压油温度范围                         °C[°F]    –30…+80[–22…+176](NBR密封件)
                                                  –20…+80[–4…+176](FKM密封件)
粘度范围 mm2/s [SUS] 2.8 … 500 [35 … 2320]
液压油的zui大允许污染度 - 符合 ISO 4406(c)规定的清洁度等级 等级 20/18/15 1)
1) 在液压系统中必须遵循规定的组件清洁度等级。有效的过滤可防止发生故障,同时还可延长组件的使用寿命。

   是带机械或手动起动的直动式方向滑阀,它的zui大工作压力 315 bar [4569 psi]和zui大流量 60 l/min [15.8 US gpm]。
