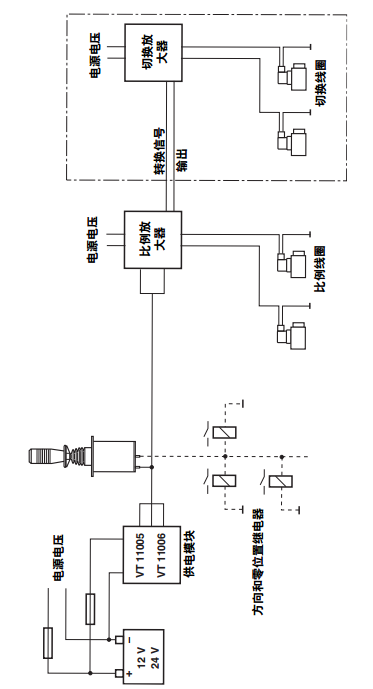

博士力士乐电子信号发生器的机械功能：这是款简单，坚固的机构，控制杆安装在摆动轴承上。通过 偏转控制杆，可以更改塑料跟踪电位计的设置。控制杆通过 弹簧自动复位到中位或通过摩擦制动停留在任意位置，具体 因型号而异。手柄中也可以装配机械制动器。该机构有橡胶 保护罩保护。 力士乐VT10468-3X电子信号发生器零位置，方向和人员安全触点：为了能以电气方式监控控制杆移动的方向和零位置，可以在每 半轴安装一个开关。当控制杆在zui大行程的 ±5 % 到 ±10 % 之间（参考输出信号 ±10 V）移动时，此开关闭合。 传感器也可装配人员安全开关。通过按下手柄的上半部分操 作（与安装平面成直角）。 需要这些功能时，可以通过另一根非屏蔽电缆连接。 力士乐VT10468-3X电子信号发生器的电子元件：塑料跟踪电位计串联一个阻抗转换器，即使控制输出上有可 变负载。电子元件还执行其他保护功能，确保控制曲线在规 定范围内。如果 ±15 V 线路中发生电缆断连，则会从内部自 动关闭电子元件供电。通过多芯屏蔽电缆进行电气连接。 组合使用塑料跟踪电位计和阻抗转换器则确保延长使用寿命。 力士乐VT10468-3X电子信号发生器的电路示例：
博士力士乐VT 10468-3X 电子信号发生器的主要技术参数： 电子元件
电源电压 U ±15 VDC（±1 %）稳定
电流消耗 I 大约 30 mA
控制输出
– 输出电压 U zui大 ±10 V
– 输出电流 I zui大 ±5 mA
切换触点 2 A，zui大 30 VDC（电阻负载）
保险丝 I S 2 A，中熔断特性
机械
控制杆位移角度 α 从弹簧中心位置到端位置大约 20°
（沿 X 方向操作时）
操作力 F 起始值大约 6 N 终值大约 10 N
符合 EN 60529 的防护
– 安装平面上方： 请参见订货详细信息
– 安装平面下方： IP 65
电缆长度 l 600 mm
允许的环境温度 ϑ –25 至 +70 ℃
重量 m 约 1.5 kg 力士乐VT10468-3X电子信号发生器的全部*型号： VT10468-3XB0-R0 VT10468-3XB0-RX VT10468-3XF0-R0 VT10468-3XF0-RX
VT10468-3XB1-R0 VT10468-3XB1-RX VT10468-3XF1-R0 VT10468-3XF1-RX
VT10468-3XB2-R0 VT10468-3XB2-RX VT10468-3XF2-R0 VT10468-3XF2-RX
VT10468-3XB3-R0 VT10468-3XB3-RX VT10468-3XF3-R0 VT10468-3XF3-RX
VT10468-3XB4-R0 VT10468-3XB4-RX VT10468-3XF4-R0 VT10468-3XF4-RX
VT10468-3XB5-R0 VT10468-3XB5-RX VT10468-3XF5-R0 VT10468-3XF5-RX
VT10468-3XB6-R0 VT10468-3XB6-RX VT10468-3XF6-R0 VT10468-3XF6-RX
VT10468-3XB7-R0 VT10468-3XB7-RX VT10468-3XF7-R0 VT10468-3XF7-RX Rexroth力士乐VT10468-3X单轴信号发生器选项：手柄中设置人员安全开关；通过安装在手柄中的各种开关增加控制；可以通过摩擦制动停留在任何位置；可以机械锁定零位；用于电气监控手柄移动的方向触点。 Rexroth单轴信号发生器，博士力士乐VT 10468-3X 电子信号发生器 |
