力士乐ZDR直动式减压阀
全心全意为用户服务,认认真真为客户解决疑问,货真价实的原装产品,诚信双赢的合作理念!我们不仅是合作伙伴,我们还可以成为一个远方的朋友!力士乐ZDR直动式减压阀属于叠加阀板设计的直动式减压阀,带有次级油路的压力限制。它用于减小系统压力。减压阀主要由壳体,控制阀芯,压缩弹簧,调整类型和可选单向阀组成。次级压力通过调整类型设置。
力士乐ZDR直动式减压阀详细介绍

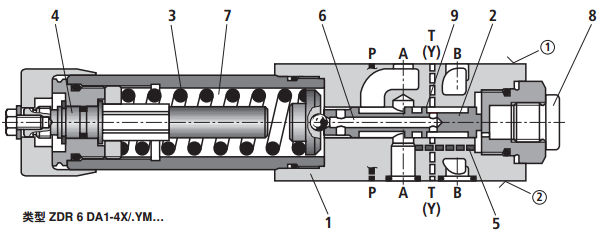

    力士乐ZDR直动式减压阀主要由壳体(1),控制阀芯(2),压缩弹簧(3),调整类型(4)和可选单向阀组成。次级压力通过调整类型(4)设置。

型号 "A"
    在初始位置时阀处于打开状态。液压油可以不受限制地从通道A①流向通道A②。通过先导管路(5),通道A②中的压力将同时施加于阀芯表面,相对于压缩弹簧(3)。如果通道A②中的压力上升到高于在压缩弹簧(3)处设置的值, 则控制阀芯(2)将克服压缩弹簧(3)向控制位置移动, 并因此保持通道A②中的调定压力恒定不变。
    通过控制管路(5)从通道A②内部提供控制信号和先导油。如果通道A②中的压力因作用于执行机构的外力而继续增加时,控制阀芯(2)将继续克服压缩弹簧(3)移动。因此,通道A②通过控制阀芯(2)处的控制边(9)和壳体(1)与油箱连接。液压油继续流动到油箱,直到压力不再增加。

    来自弹簧腔(7)的漏油排泄始终通过孔(6)和通道T(Y)在外部实现。压力计连接(8)用于控制阀的次级压力。对于型号"A",单向阀可用于从通道A②至A①的自由回流。
型号 "P"和"B"
    对于型号"P",通道P①中的压力降低。通过通道P①内部提供控制信号和先导油。对于型号"B",通道P①中的压力降低,但是,先导油从通道B中获得。
注意!如果方向阀处于阀芯位置P至A,则通道B中的压力不得超过设置的次级压力。否则,通道A中的压力将降低。



①    =    组件侧
②    =    阀板侧

力士乐ZDR直动式减压阀的主要技术数据:

重量                       kg      大约 1.2
安装位置                           任意
环境温度范围               °C     –30 至 +80(NBR 密封件)
                                  –20 至 +80(FKM 密封件)
液压
zui大工作压力     –输入    bar     315  zui大次级压力
                –输出    bar     25; 75; 150; 210
zui大背压     –油口T(Y)  bar     160
zui大流量                  l/min   50
液压油温度范围            °C     –30 至 +80(NBR 密封件)
                                 –20 至 +80(FKM 密封件)
粘度范围                 mm2/s    10 至 800
液压油的zui大允许污染度 -符合ISO4406(c)  等级 20/18/15 1)
 规定的清洁度等级
1)在液压系统中必须遵循规定的组件清洁度等级。有效的过滤可防止发生故障,同时还可增加组件的使用寿命。

    的特点:叠加阀;油口安装面符合 DIN 24340 形式 A ;油口安装面符合 ISO 4401-03-02-0-05(带定位孔);4 个压力等级;4 种调整类型—旋钮、六角衬套和保护帽、带刻度可锁定旋钮、带刻度旋钮;通道A,B或P中减压;单向阀,可选(仅限型号 "A")。
