Rexroth直动式插装溢流阀
力士乐全球知名,世界各地都有自己的工厂,以当地生产当地服务为基础。更快捷方便的服务本地客户!在中国各地也有自己的生产基地,但我们的产品都是德国原装进口!Rexroth直动式插装溢流阀的特点:拧入式插装式阀;8 个压力等级;2 种调整类型,可选:内六角定位螺丝;手轮。力士乐DBD.K溢流阀的Z大工作压力 500 bar和Z大流量 20 l/min。
Rexroth直动式插装溢流阀详细介绍

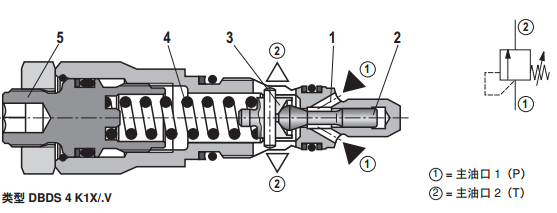

    德国Rexroth直动式插装溢流阀DBD.. K.. 是要安装在油路块中的直动式溢流阀,用于限制系统压力。可使用调节元件(5)设置系统压力。在初始位置时阀关闭。主油口 ① 中的压力通过先导管路(1)和阀心(2)作用于弹簧座(3)。如果主油口 ① 中的压力上升并超过压缩弹簧(4)上设定的值,则阀心(2)开启,工作液流入主油口 ②。

Rexroth直动式插装溢流阀的主要技术数据:

重量                          kg        大约 0.3
安装位置                                任意
环境温度范围                 °C        –20 至 +80
zui大工作压力    – 输入      bar        500
                – 输出      bar        315(调定压力为 500 bar时,该值为 50 bar)
zui大调定压力                 bar        25; 50; 100; 200; 315; 350; 420; 500
zui大流量                     l/min      20
液压油                                  符合 DIN51524 规定的矿物油(HL,HLP);符合
                                        VDMA 24568 规定的可快速生物降解液压油(另请参
                                        阅 RC 90221);HETG(菜籽油);HEPG(聚乙醇)
                                        ;HEES(合成酯);其它液压油备询
液压油温度范围               °C        –20 至 +80
粘度范围                     mm2/s      10 至 800
液压油zui大允许污染度-符合 ISO 4406(c) 等级 20/18/15 1)
规定的清洁度等级
1)在液压系统中必须符合规定的组件清洁度等级。有效过滤可防止发生故障,同时还可延长组件的使用寿命。

的安全注意事项:

– 在订购经过类型测试的安全阀之前,请注意在所需的响应压力 p 下,安全阀的zui大允许流量 qV zui大 大于要保护的系统/蓄能器的zui大允许流量。请务必遵守相关规定!
– 根据 PED 97/23/EC,流量引起的系统压力的升高不得超出设定响应压力的 10%(请参见部件标识)。
    不得超过在部件标识中指定的zui大允许流量 qV zui大(等于在部件标识中的字母 "G" 处的数值,请参阅上述内容)。安全阀的排泄管路必须在安全状态下结束。不允许在排泄系统中存在液压油堆积(请参阅 AD2000 - 数据表 A2)。

 必须遵守应用说明!
– 部件标识中指定的zui大允许流量适用于排泄管路(油口 "T")中无背压的情况。
– 如果卸下安全阀上的铅封,则依照 PED 的认证将失效!
– 通常,必须遵守压力设备导则和数据表 AD2000 A2 的要求!
– 建议锁紧经过类型测试的拧入式插装式阀,以防止在配线和密封阀体/块时将其从拧入式阀体/块中卸下。
注意!随着流量增加,系统压力通过回油管(油口 "T")中的背压增加。
