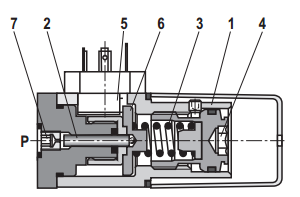

德国Rexroth柱塞式压力开关HED 8是液压-电气压力开关。它们的基本构成是壳体（1），带柱塞的安装套件（2），压缩弹簧 （3），调节元件（4）和微动开关（5）。
如果要监测的压力低于调定值，则操作微动开关（5）。要监测的压力通过节流孔（7）传到柱塞（2）。柱塞（2）受弹簧座（6）支持并克服压缩弹簧（3）不断变化的作用力。弹簧座（6）将柱塞（2）的运动传输到微动开关（5），并在达到调定压力时释放后者的压力。这会打开或关闭电路，具体取决于电路的设置。弹簧座（6）的机械前挡块在压力突然降低和过压的情况下，可保护微动开关（5）免于受到机械损伤，并防止压缩弹簧（3）的过压。
注意：要延长使用寿命，安装压力开关时应确保振动较小，使其免于受到液压冲击。
类型 HED 8 OH-2X/…K14 类型 HED 8 OP-2X/…K14A 类型HED8OA-2X/…K14KW
类型 HED 8 OH-2X/…K14S 类型 HED 8 OP-2X/…K14AS 类型HED8OA-2X/…K14KS Rexroth柱塞式压力开关HED 8的主要性能参数： 重量 kg 0.8
安装位置 任意
环境温度范围 –25 至 +50（NBR 密封件）
–20 至 +50（FKM 密封件）
–40 至 +50（低温密封件）
正弦试验符合 DIN EN 60068-2-6:1996-05 5...2000 Hz，zui大 10 g，10 倍周期
运输冲击符合 DIN EN 60068-2-27:1995-03 15 g / 11 ms
冲击试验符合 DIN EN 60068-2-29:1995-03 25 g / 6 ms
噪音试验符合 DIN EN 60068-2-64:1996-05 20...2000 Hz，10 gRMS，30 min
符合性声明 CE DIN EN 61058-1: 2008-09-05
IEC 60947-5-1: 2010-04
DIN EN 60529: 2000-09
UL UL 508 第 17 版，文件编号：E223220
CCC EN 61058-1:1993
IEC 60947-5-1
液压
压力等级 bar 50 100 200 350 630
zui大工作压力
NBR/FKM 密封件 bar 350 350 350 400 630
MT 型号 bar 315 315 315 315 –
压力调节范围（下降）： bar 5...50 10...100 15...200 25...350 40...630
每转压差 1） bar ≈19 ≈35 ≈77 ≈120 ≈214
液压油 符合 DIN 51524 规定的矿物油（HL，HLP）2）；符
合 VDMA 24568 的可快速生物降解液压油（另请参阅
RC 90221）；HETG（菜籽油）2）；HEPG（聚乙醇）3）；
HEES（合成酯）3）；HVLP 4）；HFC 5）；
可应要求提供其它液压油
液压油温度范围 °C –25 至 +80（适用于 NBR 密封件）
–20 至 +80（适用于 FKM 密封件）
–40 至 +80（低温密封件）
粘度范围 mm2/s 10 至 800
液压油的zui大允许污染度- 符合ISO
4406（c）规定的清洁度等级 等级 20/18/15 6）
负载循环数 ≥ 500 万
电气
电气连接/插头 K14 EN 175301-803，3 极 + PE
K35 IEC 61076-2-101，M12 x 1，A 编码，4 极
防护等级符合EN60529 K14 IP 65，已安装和锁定插头
K35 IP 67，已安装和锁定插头
zui大切换频率 1/h 7200
转换精度（重复精度） < 调定压力的 ±1 %
开关 符合 VDE 0630-1/DIN EN 61058-1
转换电阻 mΩ < 50
绝缘配合 过电压类别 3
污染 污染度 3
弹跳时间 开 ms < 5
关 ms < 5
zui小电流 mA 24 V 直流时为 1.0
zui大电流 A 50 V 直流时感应电流为 0.5
125 V 直流时感应电流为 0.2
250 V 直流时感应电流为 0.1
250 V 交流时感应电流为 2.0
1）旋转方向：
– 顺时针 → 调定压力增大
– 逆时针 → 调定压力减小
2）适用于 NBR 密封件和 FKM 密封件
3）仅适用于 FKM 密封件
4）适用于低温密封件
5）仅适用于 NBR 密封件
6）在液压系统中必须遵循规定的组件清洁度等级。有效的过滤可防止发生故障，同时还可增加组件的使用寿命。 德国HED 8有4 种调节元件类型类型：带或不带保护帽的调节杆、带刻度调节杆，带或不带保护帽、带刻度旋钮、带刻度可锁定旋钮。电气连接：带大型方形连接器和带 M12 x 1 连接器。 |
