Rexroth力士乐电磁换向阀
力士乐电磁阀现货多多,价格优惠多多,常用力士乐电磁阀定期备货!急需力士乐电磁阀现货请,随时可以发货任何地方!Rexroth力士乐电磁换向阀应该依次遵循安全性,可靠性,适用性四大原则。它是由电磁线圈和磁芯组成,是包含一个或几个孔的阀体组成。力士乐电磁阀用在工业控制系统中调整介质的方向、流量、速度和其他的参数。
Rexroth力士乐电磁换向阀详细介绍

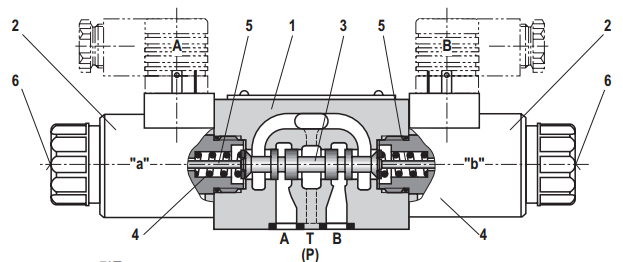

   Rexroth力士乐电磁换向阀WE 6...E为电磁线圈操作式方向滑阀。这些阀控制流体的启动,停止和方向。这些方向阀的基本构成为壳体(1),一个或两个电子线圈(2),控制阀芯(3)和一个或两个复位弹簧(4)。在断电情况下,控制阀芯(3)由复位弹簧(4)固定在中心位置或初始位置(脉冲阀芯除外)。控制阀芯(3)由带湿式插脚的电子线圈(2)启动。
     若要确保正常运行,必须注意将电子线圈的压力腔注满液压油。电子线圈(2)的力通过推杆(5)作用在控制阀芯(3)上并将后者从其静止位置推到所需的端位置。这可实现从P至A和从B至T或从P至B和从A至T的必要流向。在电子线圈(2)断电后,复位弹簧(4)将控制阀芯(3)推回其静止位置。可选手动应急操作(6)可在线圈不通电的情况下移动控制阀芯(3)。
    Rexroth电磁换向阀不带弹簧复位"O"(仅可使用符号 A,C 和 D):这种型号为带2个阀芯位置和2个电子线圈且不带制动器的方向阀。在控制阀芯(3)处不带弹簧复位的阀在断电状态下无确定的基本位置。
    力士乐电磁换向阀不带弹簧复位带"OF"制动器(仅可使用符号 A,C 和 D):这种型号为带 2 个阀芯位置和 2 个电子线圈且带制动器的方向阀。制动器用于将控制阀芯(3)固定在相关的阀芯位置。因此,在操作过程中,无需向电子线圈持续施加电流,这样有助于节能操作。
    注意!如果阀门带有制动器,油箱管路中两个或多个阀门的压力峰值可能造成意外的控制阀芯运动!因此我们建议提供单独的回油管路或在油箱管路中安装单向阀。由于设计原理,阀内固有内部泄漏,泄漏量可能随着使用寿命而增加。

力士乐电磁换向阀4WE6E6X/...E...

Rexroth力士乐电磁换向阀WE 6...E的电气数据:

电压类型                                               直流电压    交流电压50/60Hz

有效电压 2)
(有关交流电压线圈的订货代码的信息,请参阅以下内容)  V  12, 24, 96, 205   110, 230
电压公差(公称电压)                                %  ±10
功耗                                               W  30                   –
保持功率 VA – 50
启动功率 VA – 220
占空比                                             %  100

符合 ISO 6403 的切换时间 3)      – 开            ms  25 … 45          10 … 20
                                 – 关            ms  10 … 25          15 … 40
zui大切换频率                                      1/h  15000              7200
线圈zui大表面温度 4)                         °C [°F]  120 [248]        180 [356]
符合DINEN60529的   –带连接器"K4","K72L","K73L"      IP 65(已安装和锁定连接插头)
防护等级           –带连接器"C4"                      IP 66A(已安装和锁定连接插头)
                  –带连接器"K40"                     IP69K(已安装和锁定连接插头)
2)可应要求提供特殊电压

3)切换时间在液压油温度为 40 °C [104 °F] 粘度为 46 cSt 时确定。液压油  温度偏差可能造成不同的切换时间!切换时间根据工作时间和应用条件  变化。

4)由于电磁线圈发生的表面温度,需要遵守ISO13732-1 和 ISO 4413 标准! 交流线圈的指定表面温度对于无故障运行有效。在出现错误时(例如,控制阀芯出现堵塞),表面温度可能升高至180 °C [356 °F] 以上。  因此,必须检查系统是否可能受到与闪点相关的危害。   由于受到保险丝的保护,必须使用断路器,除非可以使用其他方式阻止产生可燃环境。因此,在出现错误时,表面温  度可限制为zui高 220 °C [428 °F]。 脱扣电流必须比公称功率电源高出8至10倍(0.6 s 的时间间隔以内)。(脱扣特性 "K")。 所需的保险丝非脱扣电流不得降至 I1 值以下。  保险丝的zui大脱扣电流不得超过 I2 值。  必须根据制造商的规格考虑断路器脱扣行为的温度依赖性。
    注意!手动应急操作仅可在油箱压力高达约 50 bar [725 psi] 的情况下起动。请避免损坏用于手动应急操作的孔!(特殊的操作工具,需单独订购,物料号 R900024943)。当手动应急操作封闭时,必须排除启动反向线圈的可能性!必须排除同时启动一个阀的 2 个线圈的可能性。

    WE 6...E的特点:具有三位四通,二位四通或二位三通的方向设计;高功率线圈;油口安装面符合 DIN 24340 形式 A;油口安装面符合 ISO 4401-03-02-0-05 和 NFPA T3.5.1 R2-2002 D03;带可拆卸线圈的带湿式插脚的直流或交流线圈;电磁线圈可旋转 90°;更换线圈时,不必打开耐压密闭腔体;电气连接作为单个或对中连接;手动应急操作,可选;阀芯位置监控,可选。
