力士乐Rexroth五腔体方向阀
力士乐Rexroth五腔体方向阀是影响切换时间的电磁线圈操作式方向滑阀。该阀控制流体的启动,停止和方向。它是影响切换时间的三位四通,二位四通和两位三通方向阀,高性能型号中的带电磁起动的直动式方向滑阀。我公司力士乐产品在安全相关领域的广泛应用,就要求我们在质量上要做到Z佳化。在实际工作中,质量是至关重要的。 质量在Rexroth公司属于日常必需。
力士乐Rexroth五腔体方向阀详细介绍

    力士乐Rexroth五腔体方向阀的基本构成为壳体(1),一个或两个电子线圈(2),控制阀芯(3)和复位弹簧(4)。在断电情况下,控制阀芯(3)由复位弹簧(4)固定在中心位置或初始位置(不带弹簧"O"的阀除外)。

    当湿式插脚电子线圈(2)通电时,控制阀芯(3)从静止位置移  至所需的端位置。这样就可以根据所选符号释放所需的流量位置。  在关闭电子线圈(2)后,控制阀芯(3)将被推回至中心位置或  初始位置(除了带 "OF" 制动器的阀和不带弹簧类型 "O" 的阀)。  手动应急操作(6)允许在不给线圈通电的情况下手动切换阀。 要确保正常运行,须注意将线圈的压力腔注满液压油!

Rexroth五腔方向阀5-4WE10…

    节流插件——在通道 P,A,B 或 T 中使用节流插件(9)时,阀处的流阻会增  加。根据主要工作条件,如果在切换过程中可能出现流量超过阀  的性能限制的情况,将需要使用节流插件。

    不带弹簧复位"O"(仅可使用符号 A,C 和 D)——这种型号为带 2 个阀芯位置和 2 个电子线圈且不带制动器的方向阀。在控制阀芯(3)处不带弹簧复位的阀在断电状态下无确定的基本位置。

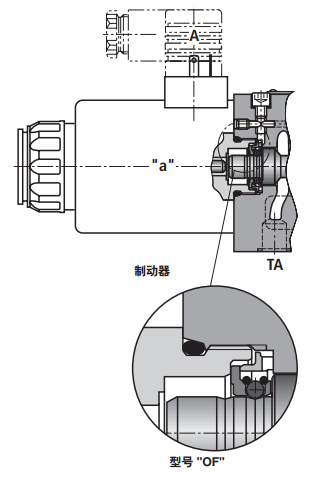

    不带弹簧复位带"OF"制动器(仅可使用符号 A,C 和 D)——这种型号为带2个阀芯位置和 2 个电子线圈且带制动器的方向阀。制动器用于将控制阀芯(3)固定在相关的阀芯位置。因此,在操作过程中,无需向电子线圈连续通入电流,这样有助于节能操作。

    对于切换时间的影响——使用力士乐Rexroth五腔体方向阀5-.WE,通过 "C" 节流螺钉(7)或所选的 "A0." 节流孔(8),可以将切换时间延迟到100 ms 甚至更久。在此连接中,切换时间与压力,流量以及粘度相关,具体取决于安装情况。通过在两个弹簧腔之间的连接通道(5)内进行限制(节流或节流孔),切换时间将受到影响。在切换过程中,连接通道内的液体容积将由一个弹簧腔排放至另一个弹簧腔。T 通道与弹簧腔分开以实现软切换。 注意!仅当调节主轴(10)需要比螺母高出zui多3 mm 时,可以将其拧出。

    的特点:高性能型号中的带电磁起动的直动式方向滑阀;符合 ISO 4401-05-04-0-05 和 NFPA T3.5.1 R2-2002 D05   的油口安装面;带可拆卸线圈的湿式插脚直流线圈;电磁线圈可旋转 90°;更换线圈时,不必打开耐压密闭腔体;通过双电磁铁连接插头实现单向连接或对中连接的电气连接;手动应急操作,可选;感应位置开关和接近传感器(无接触)。
